Beispiele - Thermografiebilder zur Elektrothermografie
Wärmebildkameras mit ausreichender Pixelzahl können Fehler sicher finden.
Je mehr Pixel verfügbar sind, desto kleiner sind die Hotspots, die gefunden werden können und desto eher kann ein sich entwickelnder Fehler detektiert werden und desto sicherer wird das Inspektionsergebnis.
Elektrische Geräte altern — die in ihnen produzierte Verlustleistung wird immer größer. Trotzdem sollen die elektrischen Anlagen nach Möglichkeit intensiv und lange betrieben werden. Deshalb müssen derartige Anlagen regelmäßig inspiziert werden

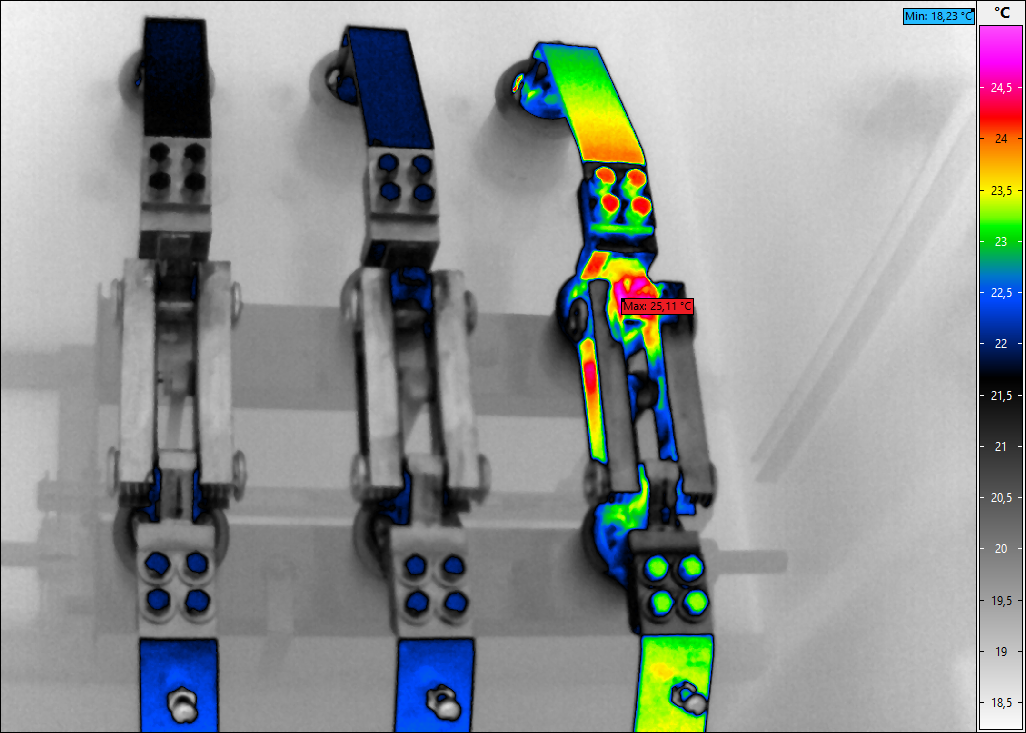

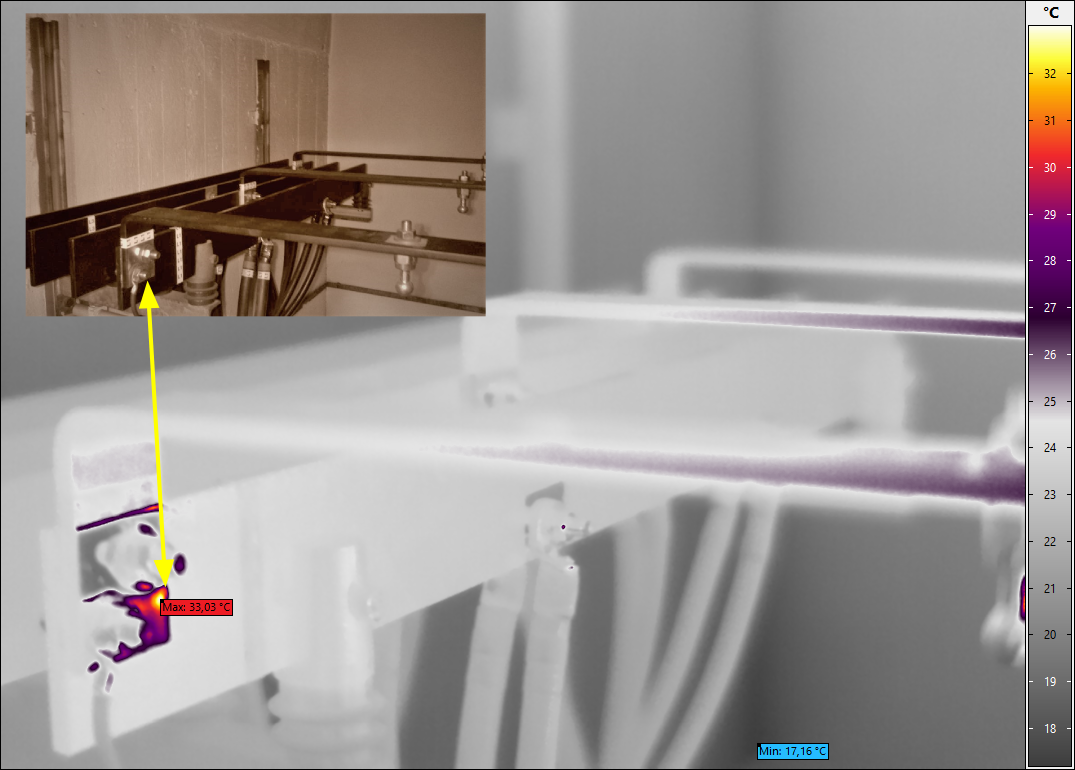

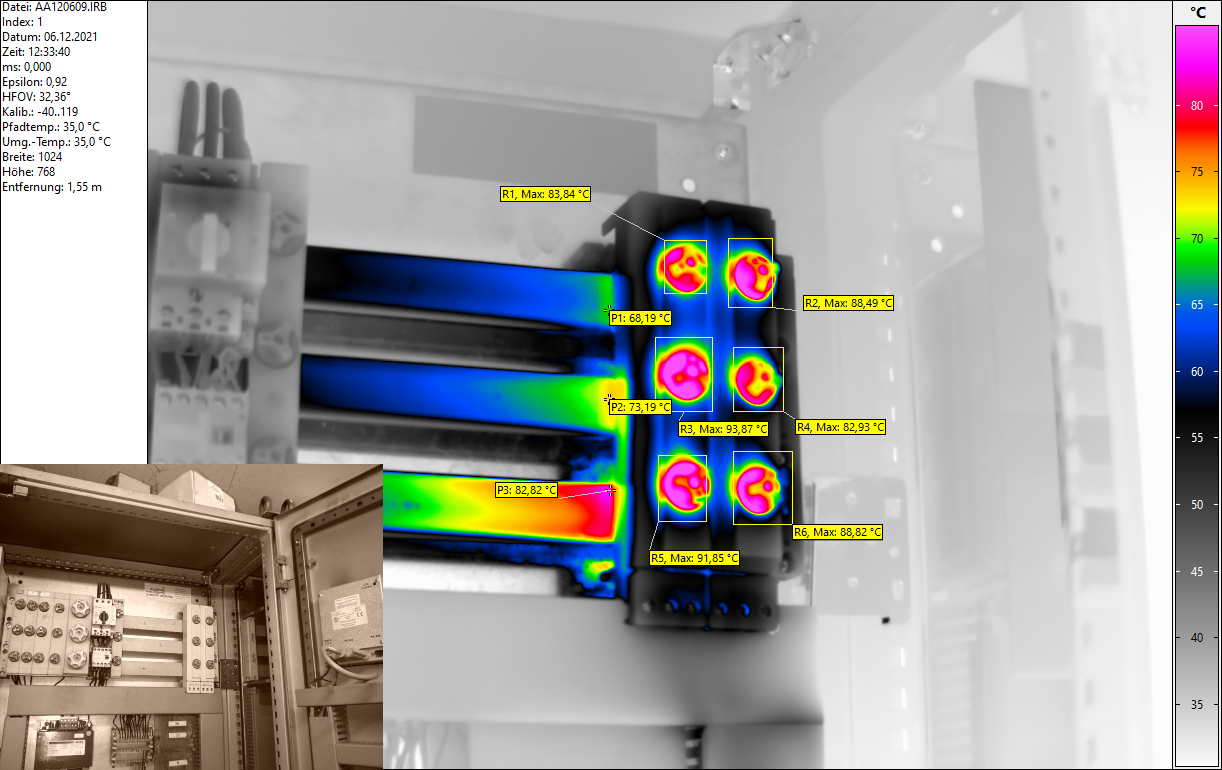

Mittelspannungs-Schaltanlagen: Leistungsverteilung mit defekten Trennschalter hinter der Wand. Schraubenverbinder mit einem Übergangswiderstand.

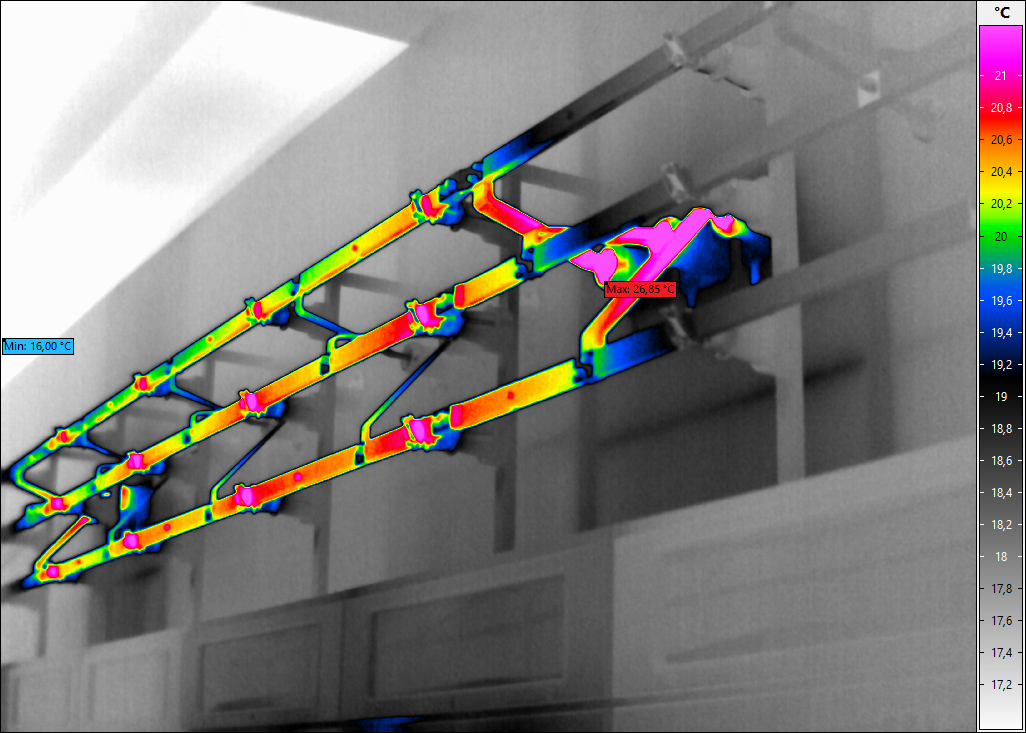

Thermografie Mittelspannungsschaltanlagen: Früherkennung von Schwachstellen und Schäden.

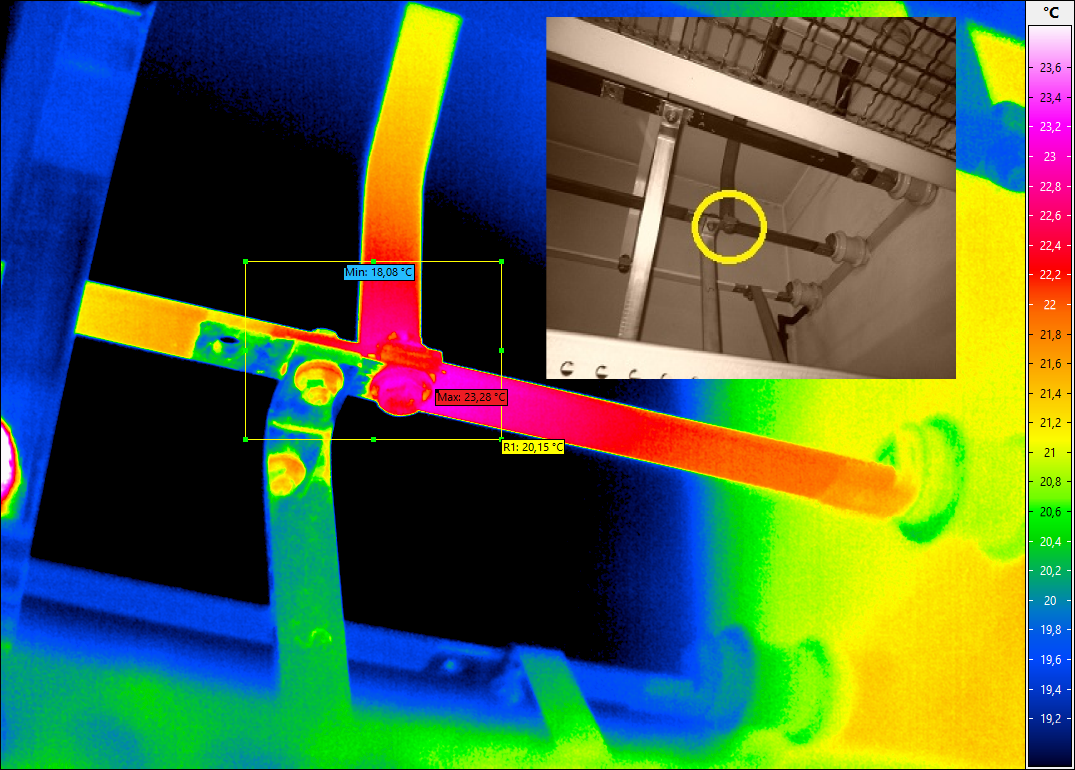

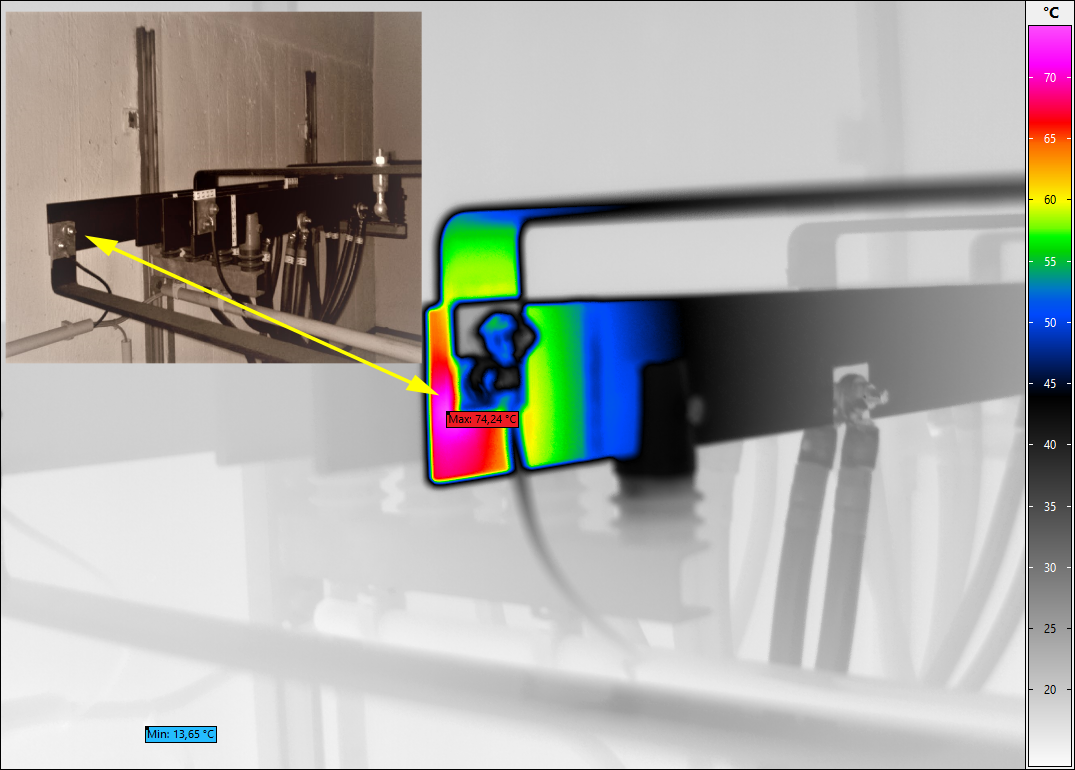

VDS Thermografie Mittelspannungs-Schaltanlagen: Fehlerstelle am Trenner

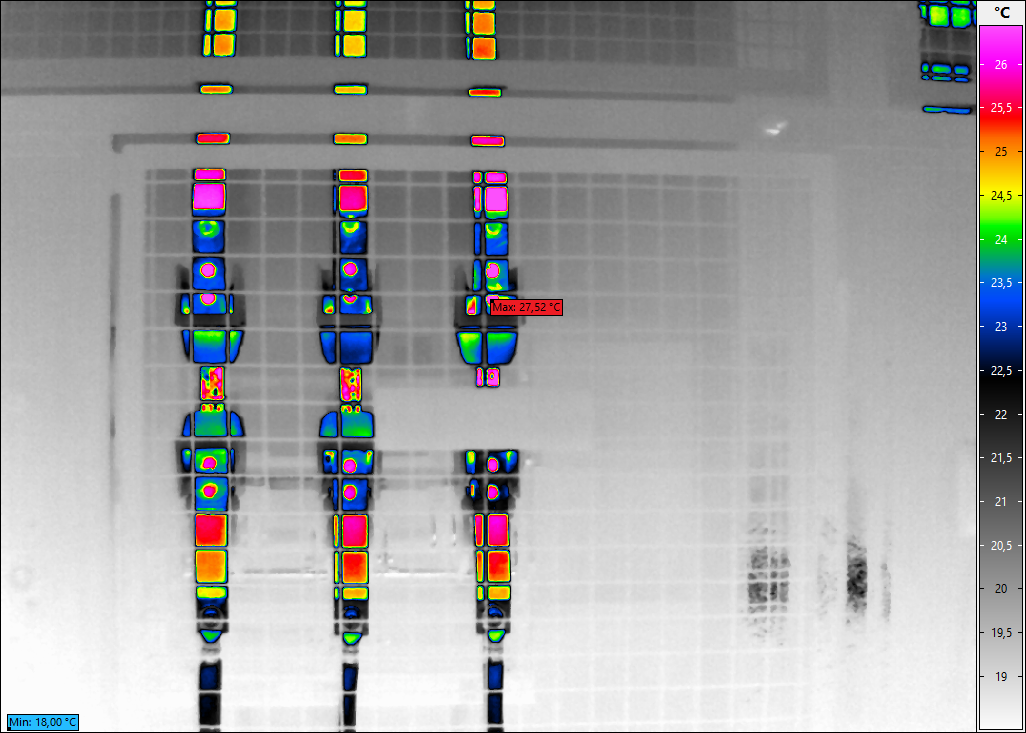

Thermografie an Niederspannungsanlagen: Nach DIN 54191 werden Auffälligkeiten klassifiziert nach Auffälligkeiten

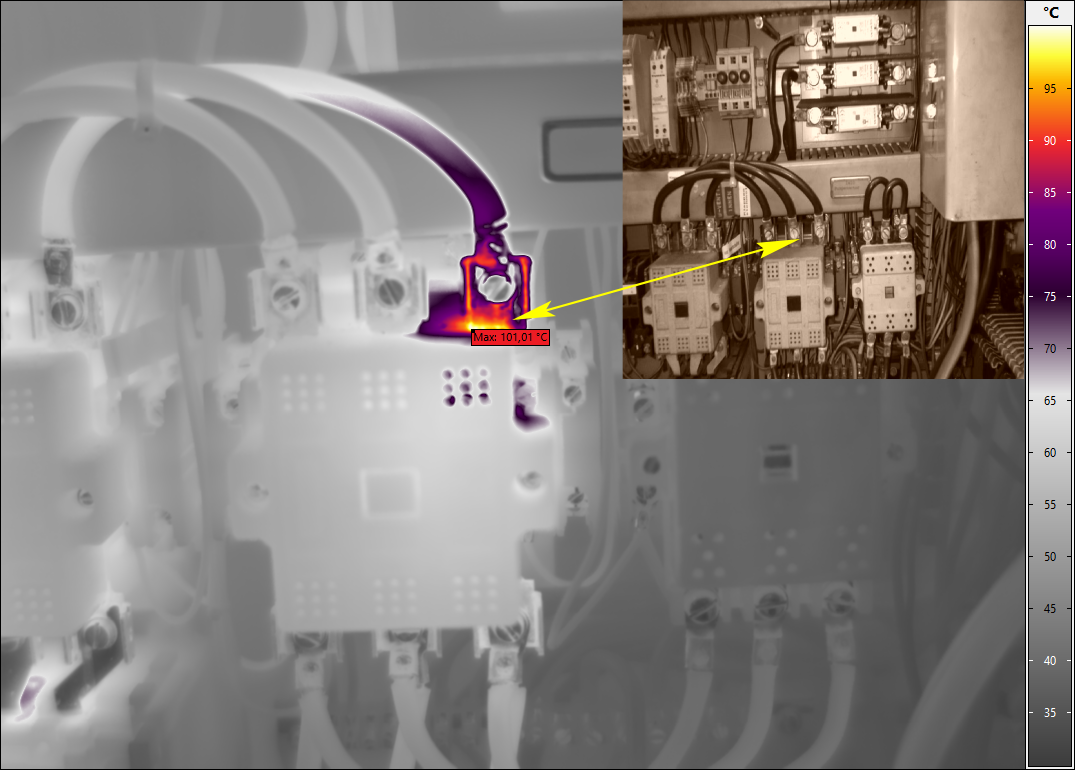

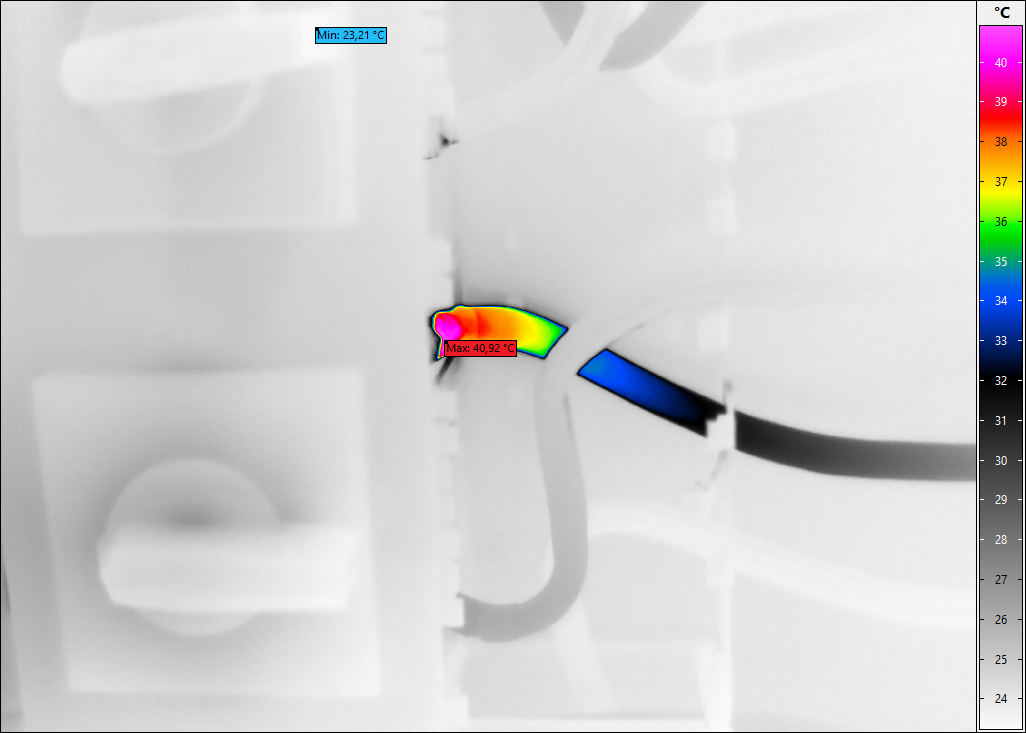

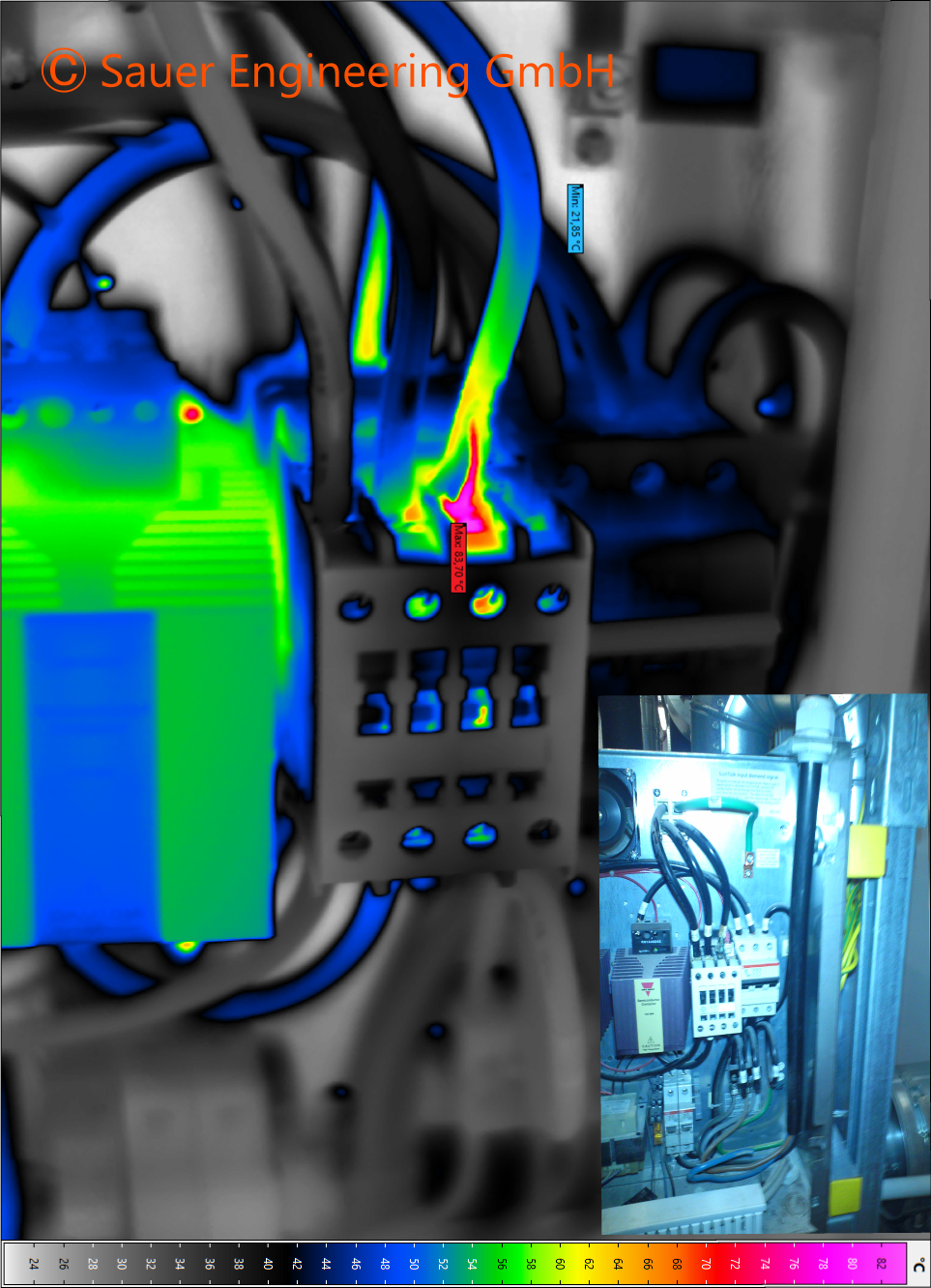

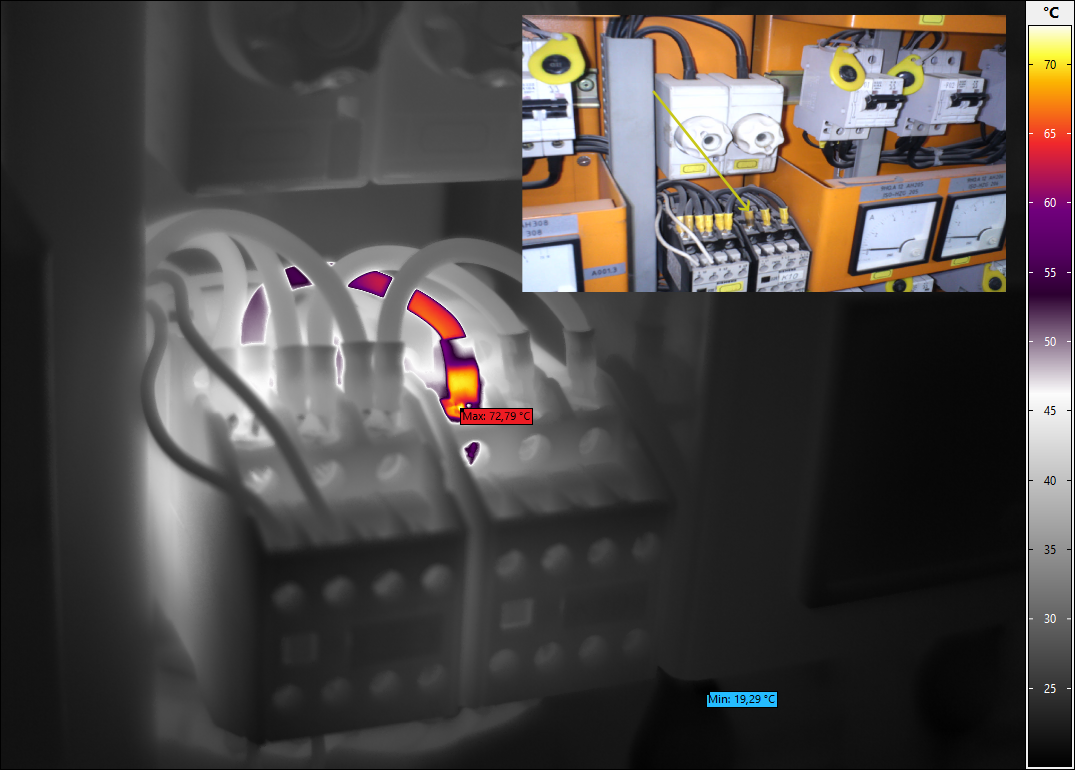

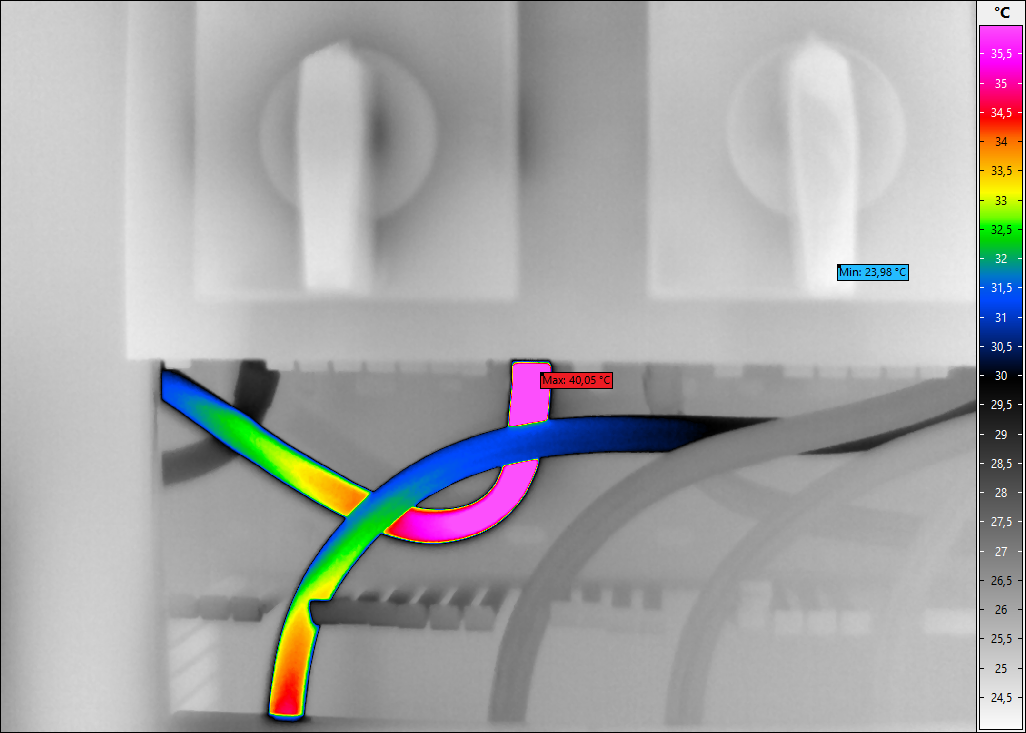

Thermografie an Niederspannungsschaltanlagen: Die Überhitzung auf über 40 °C spiegelt die Notwendigkeit einer Thermografiemessung wieder. Der Schaltkontakt ist defekt.

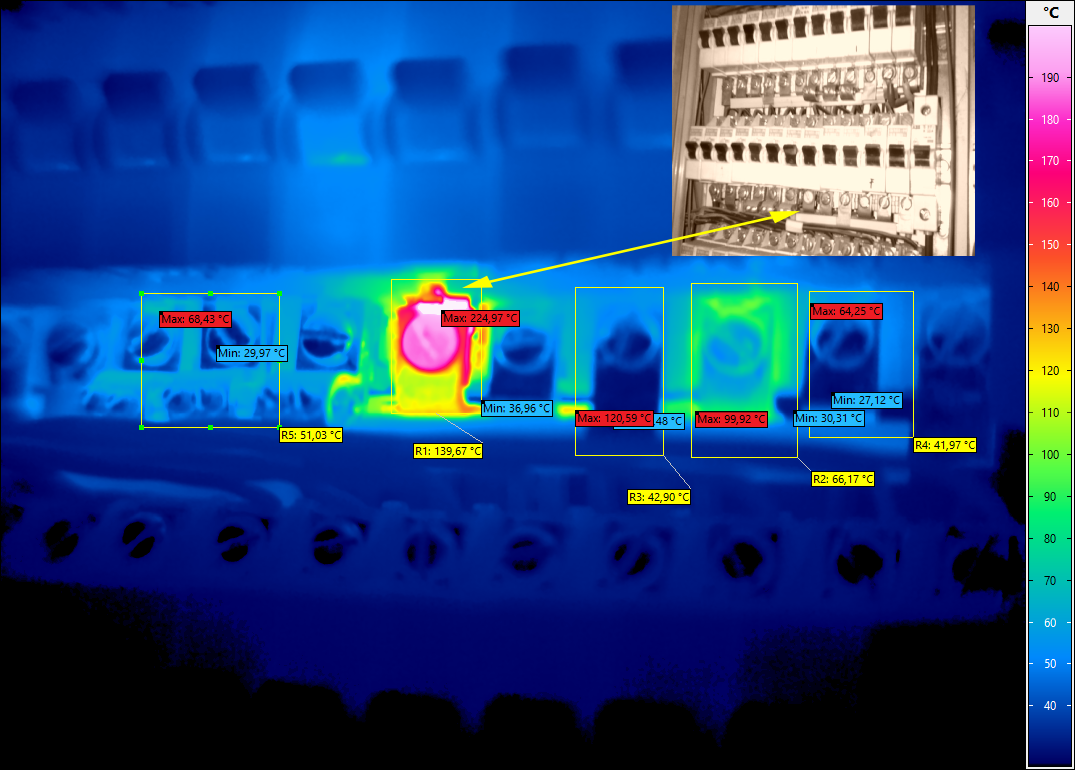

Auffälligkeiten an Niederspannungsanlagen werden erkannt.
VDS Thermografie an Mittelspannungs-Schaltanlagen

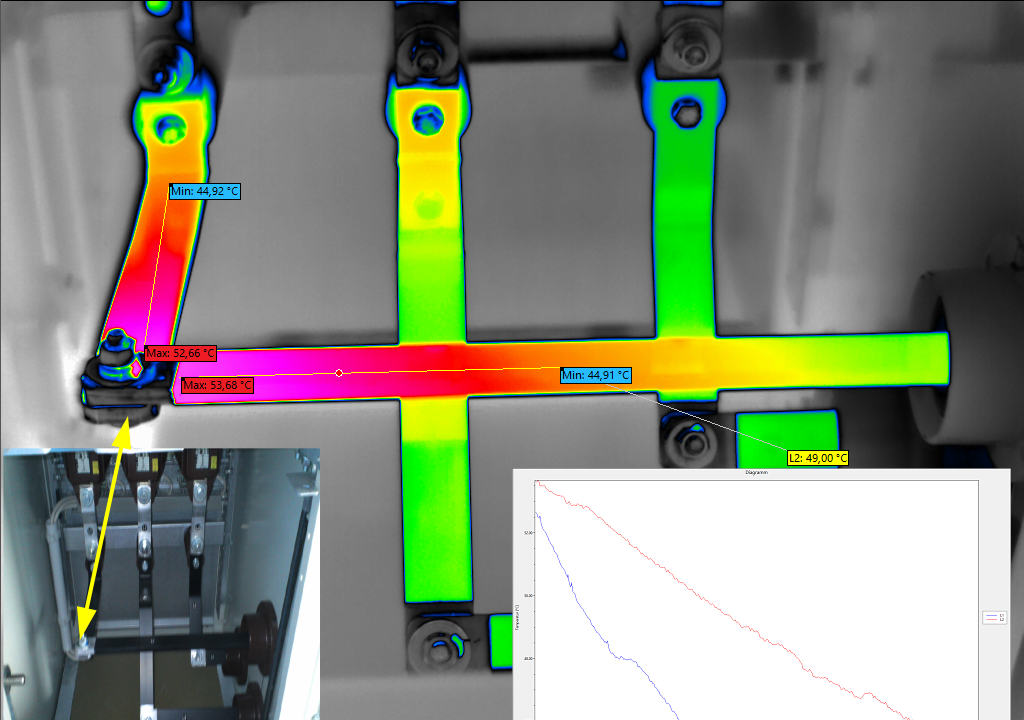

defekter Mittelspannungsschalter

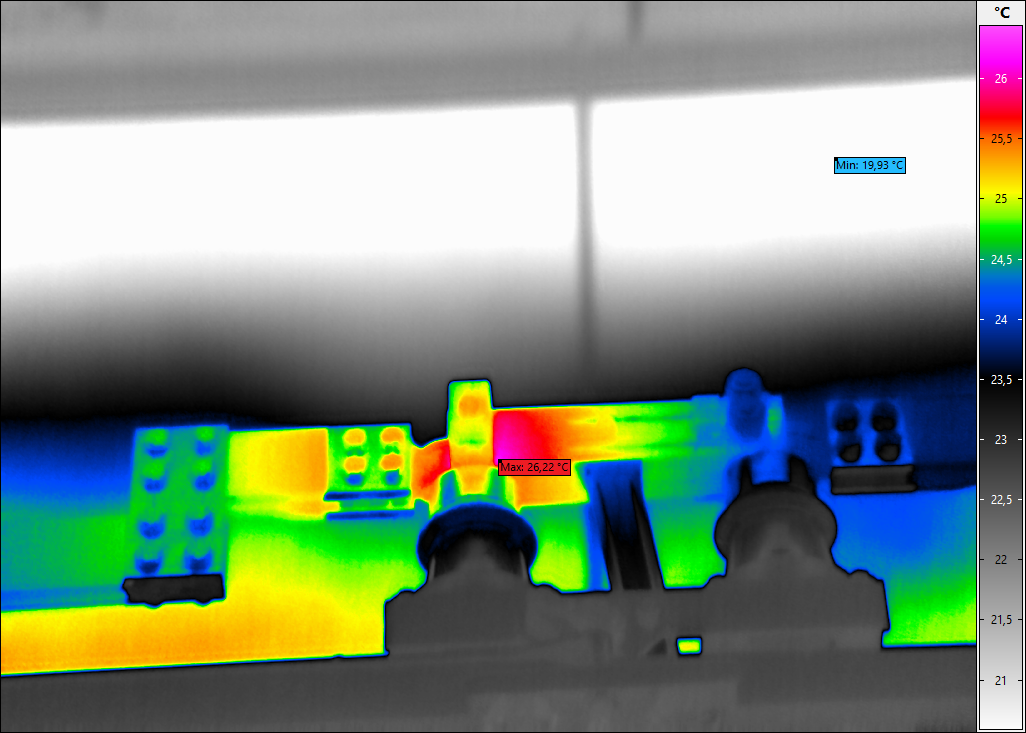

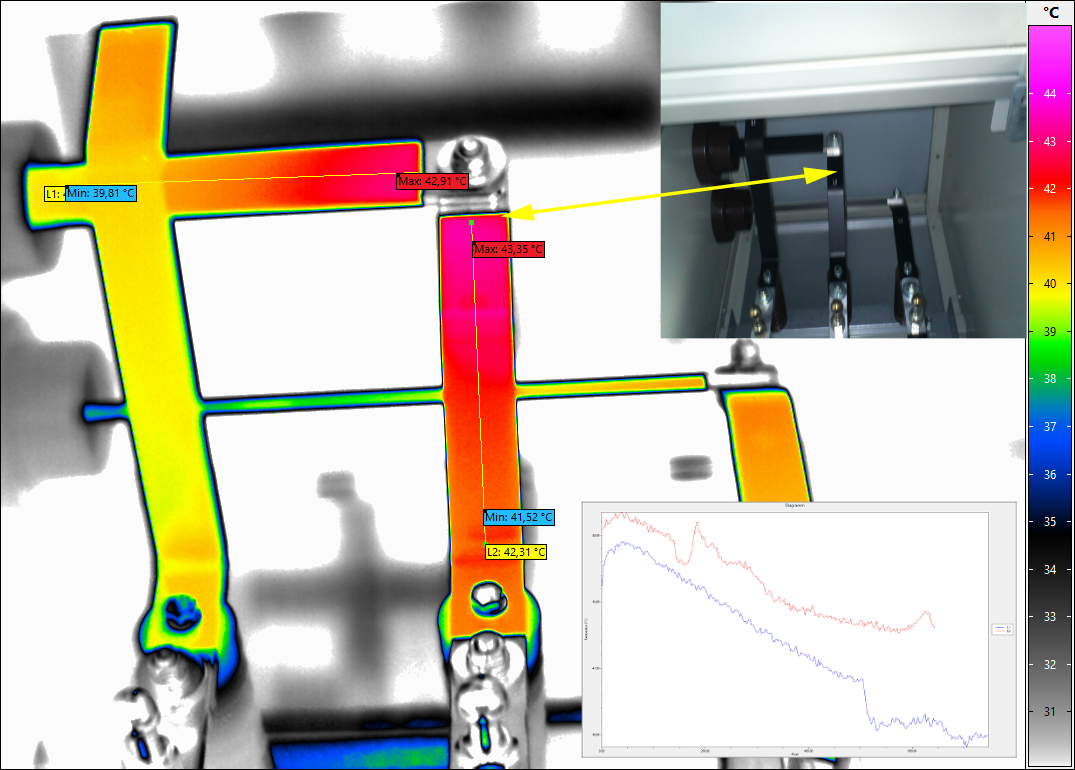

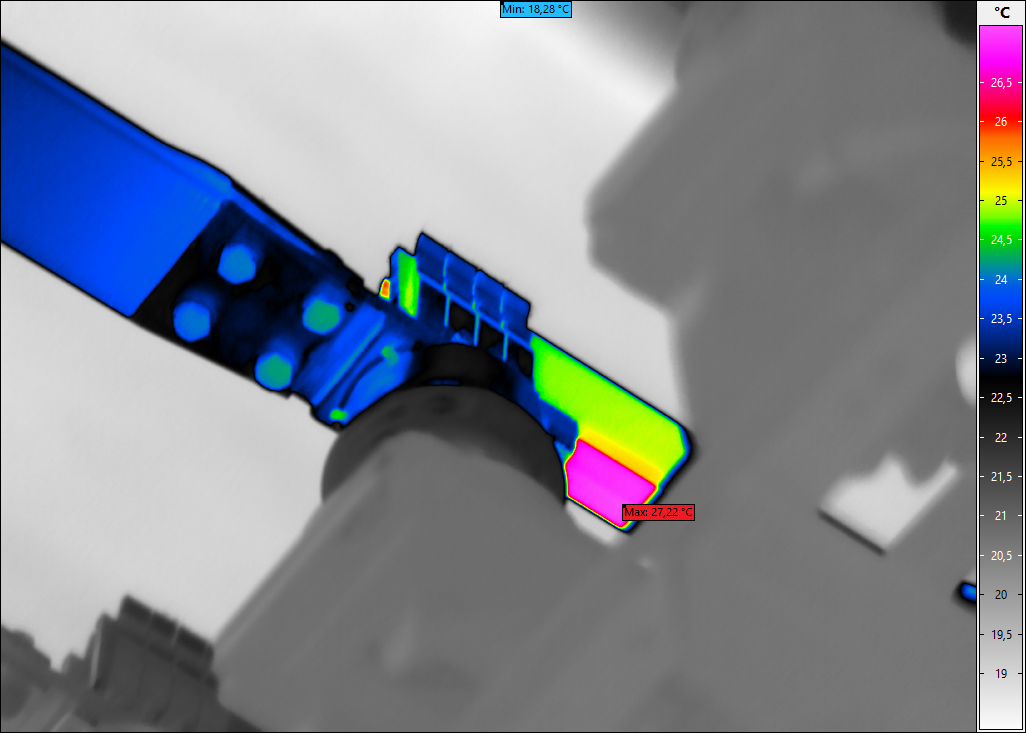

In dieser Mittelspannungsanlage ist die Brücke defekt

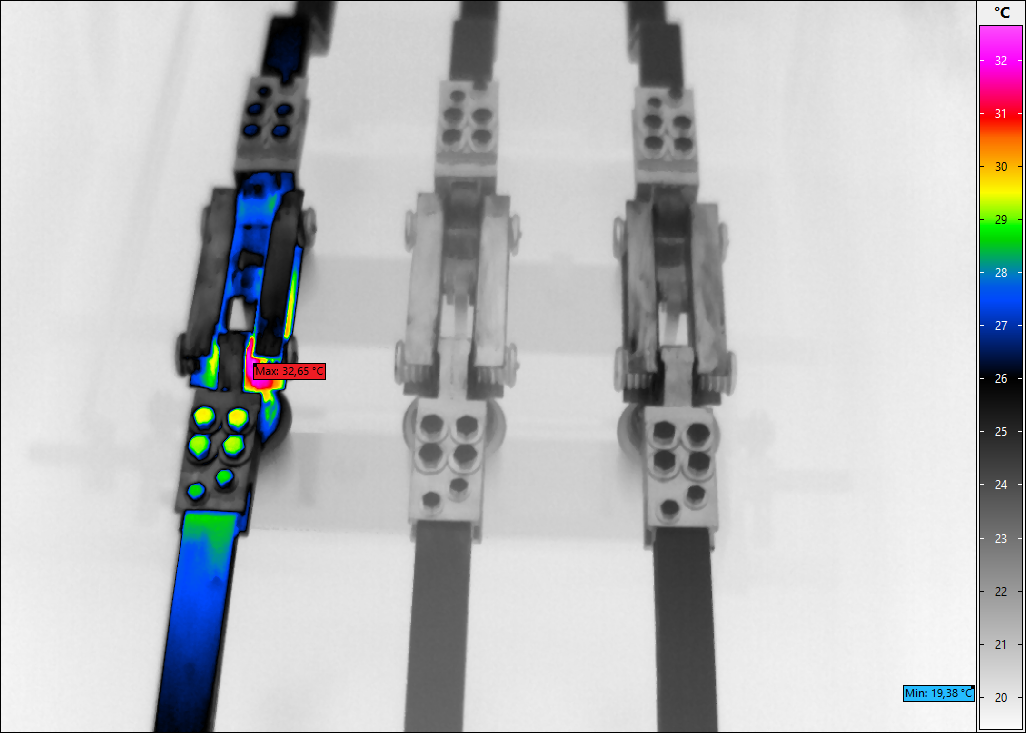

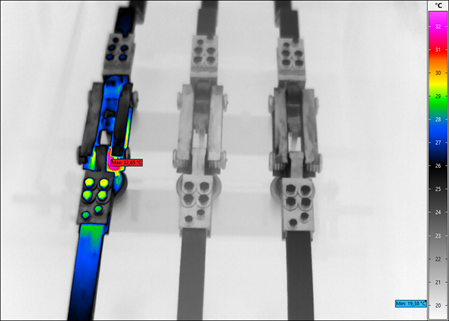

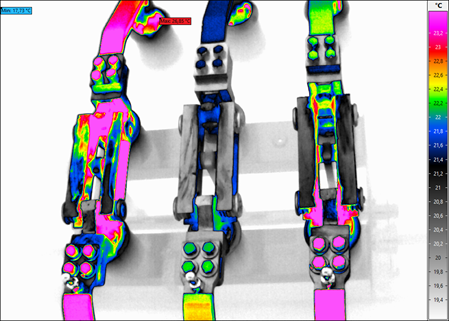

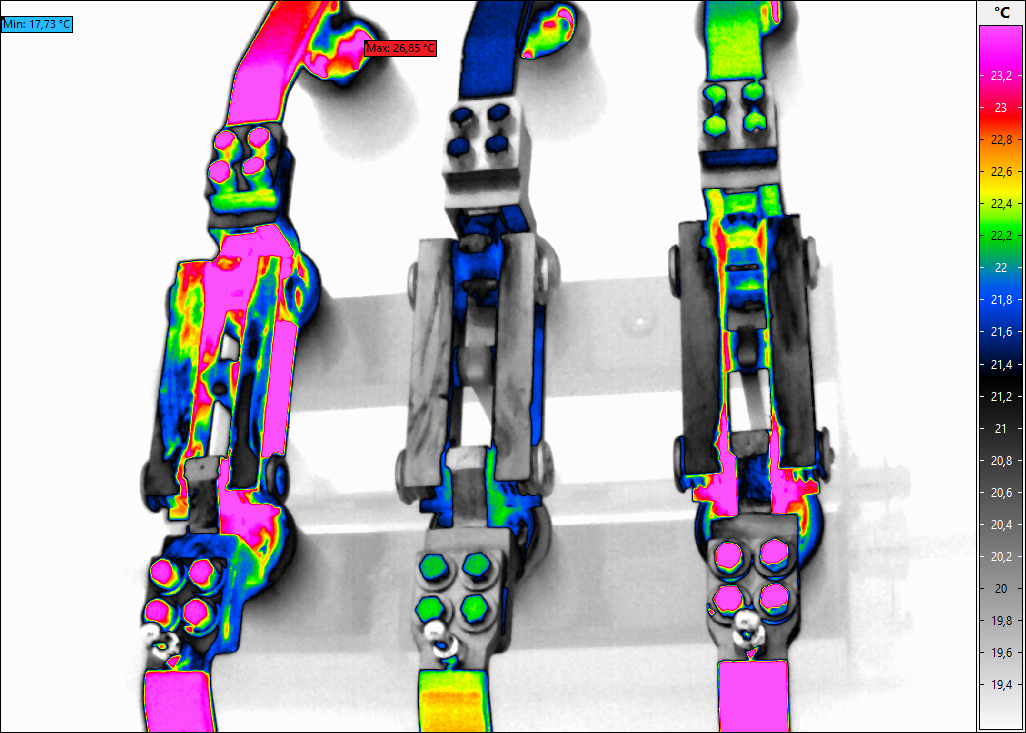

Trennschalter (L1) ist defekt.Die Thermografie macht Ihre Anlage zuverlässiger und erspart die manuelle Schraubenkontrolle
Höchste Brandgefahr durch einen losen oder defekten Anschluss.Spitzenreiter unter den Brandursachen
Regelmäßige Elektrothermografie führt auch eine Sichtkontrolle an Schaltanlagen durch.
Die Sichtkontrolle hat eine wichtige Funktion und schützt Ihre Anlage
Auch an einer SPS können Brandursachen entstehen und / oder zu ausfällen

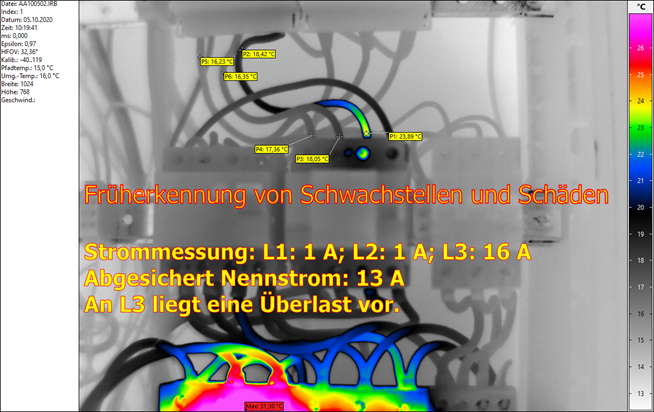

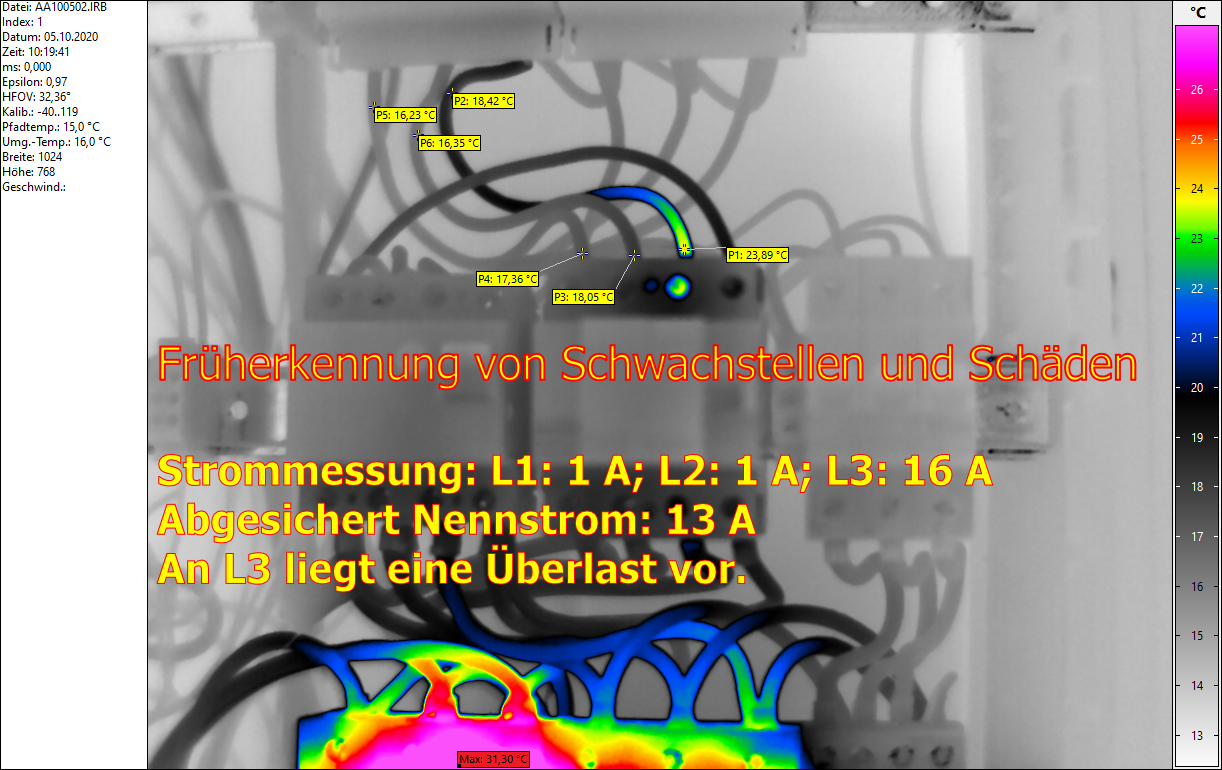

Früherkennung von Schwachstellen und Schäden.Strommessung: L1: 1 A; L2: 1 A; L3: 16 A
Abgesichert Nennstrom: 13 A
An L3 liegt eine Überlast vor.
Erhöhung der Anlagenverfügbarkeit und -zuverlässigkeit durch Elektrothermografie.

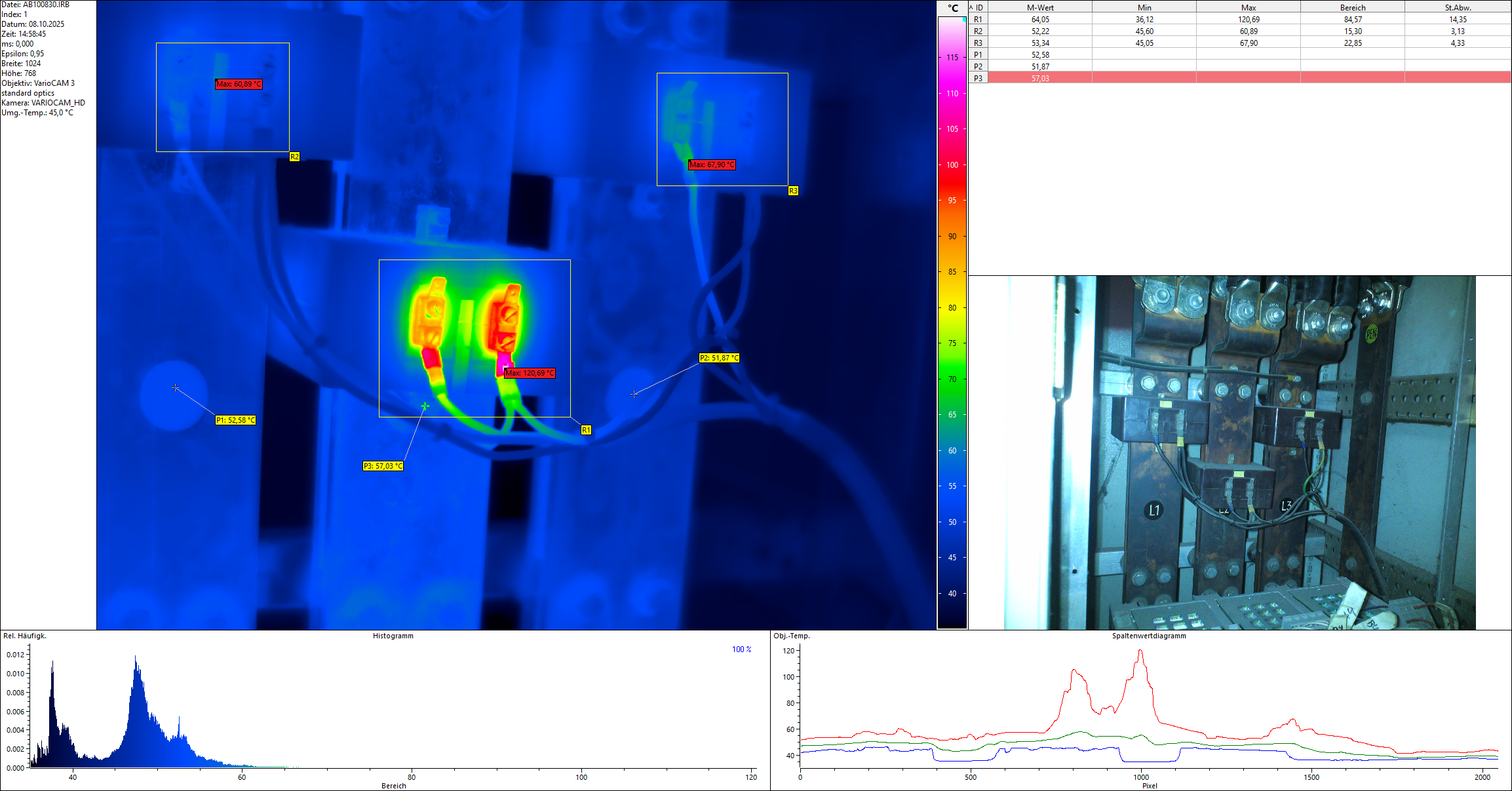

Brandgefahr durch einen defekten Anschluss

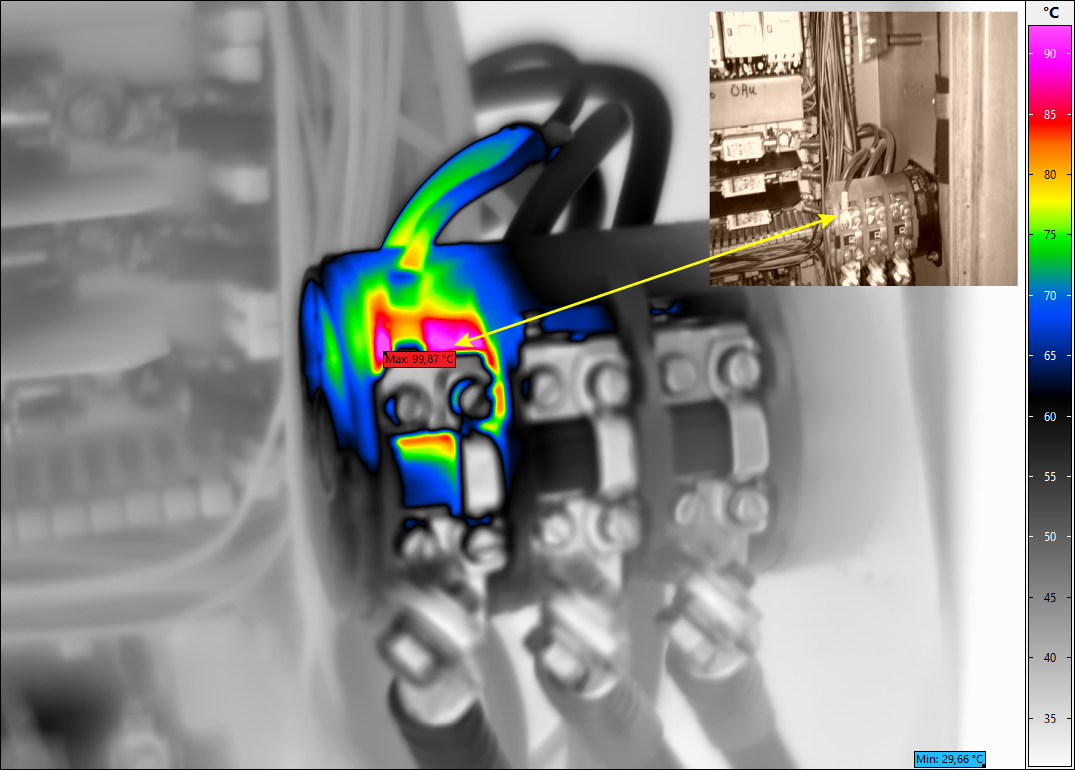

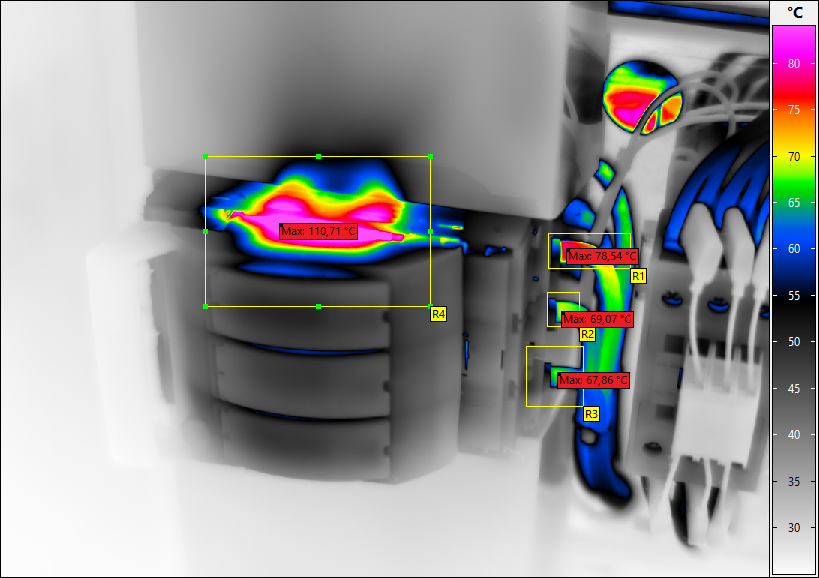

Der Schaltkontakt ist defekt. Brandgefahr!
Ohne Elektrothermografie wäre diese Anlage ausgefallen / in Brand geraten
Ohne einer fachgerechten thermografischen Kontrolle, wäre diese Situation brandgefährlich worden

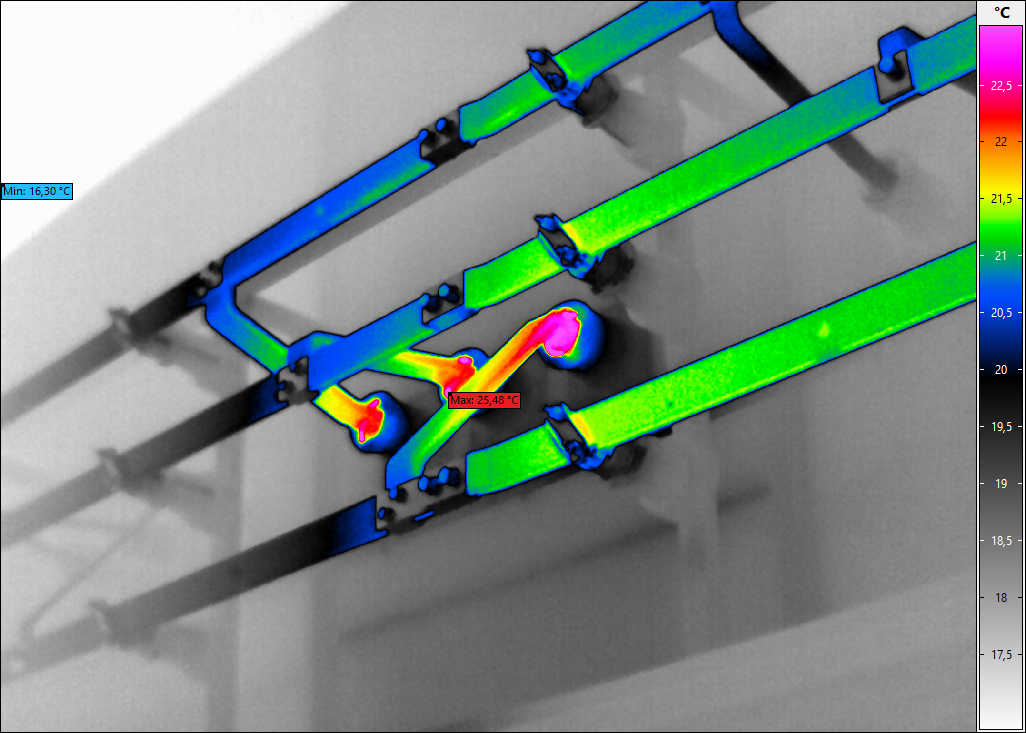

An der Hochspannungsseite sind die Schienen - Verschraubungen lose.Beim Einschalten Erwärmen sich Verbindungen. Die Schraubverbindungen dehnen sich aus und mit der Zeit lösen sich die Verschraubungen selbständig
Trotz der Reparatur an der Hochspannungsschiene ist immer noch eine Schwachstelle zu erkennen
Lose Verschraubungen führen zu Kurzschlüssen. Rauch entwickeln sich und schlimmstenfalls ein Brand wird ausgelöst.
Eine Schwachstelle an der Verschraubung.Früherkennung von Schwachstellen und vermeidet Folgeschäden.

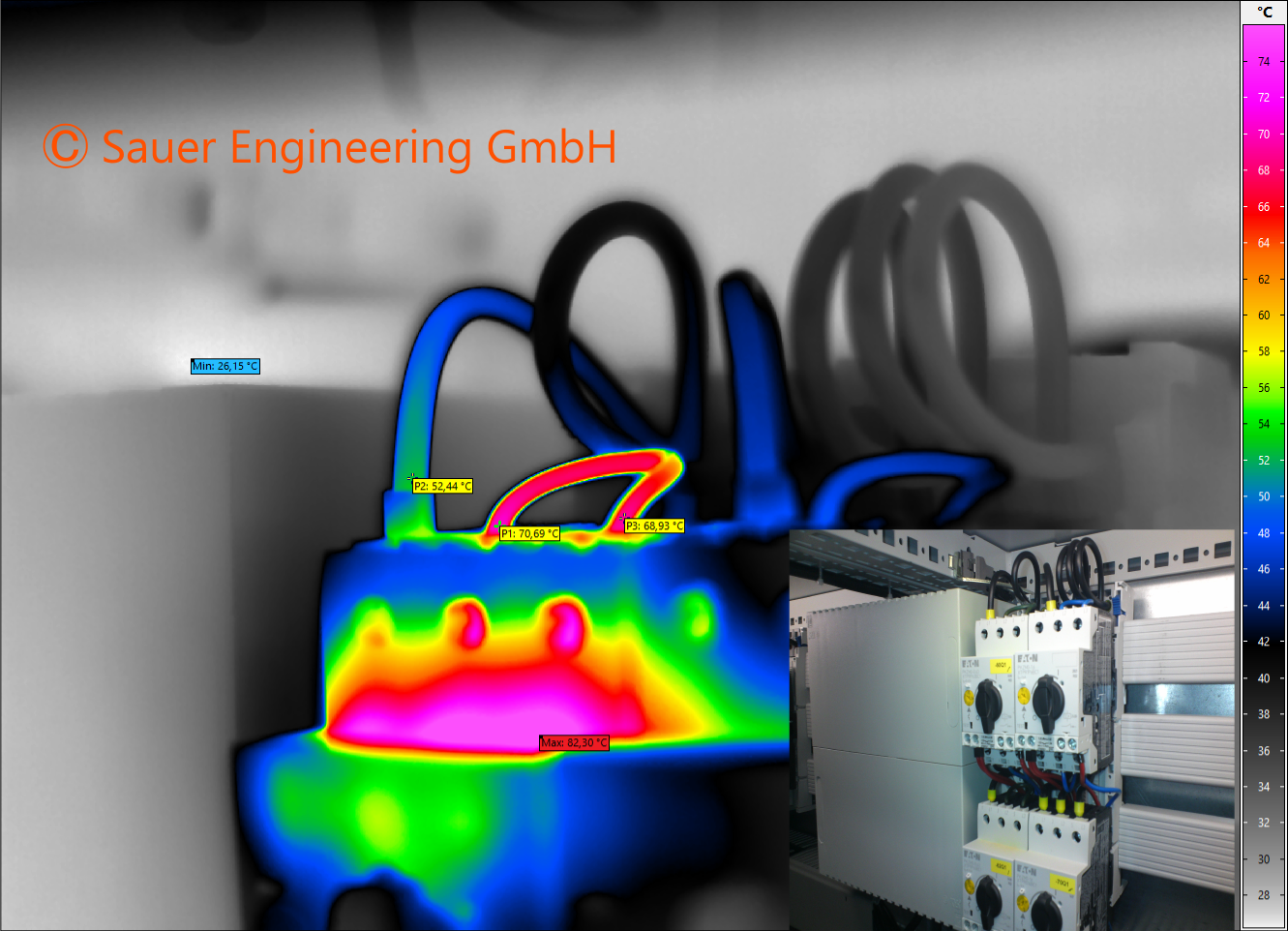

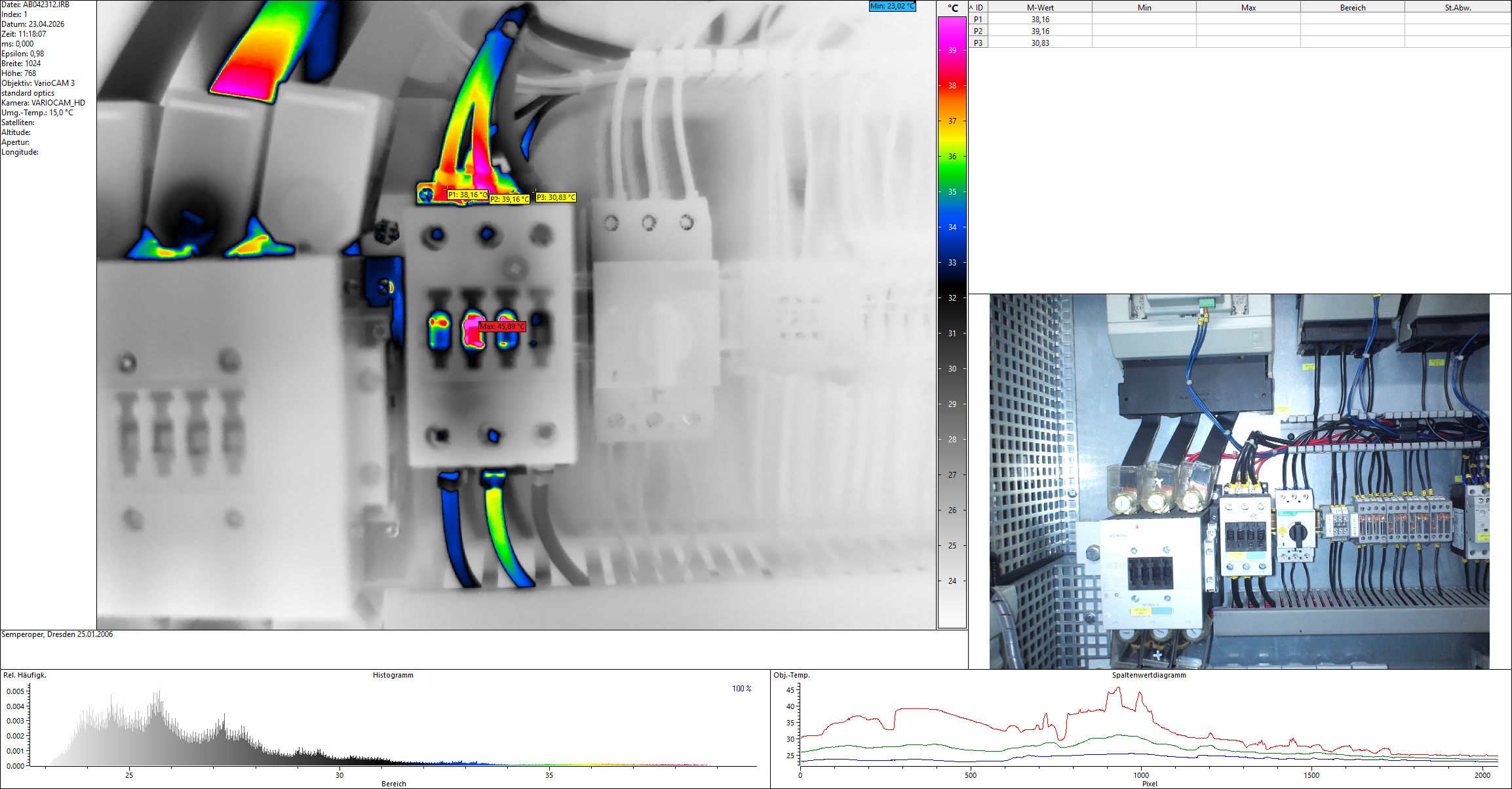

Defekter Motorschutzschalter-Kontakt führt nicht nur zu Ausfällen.

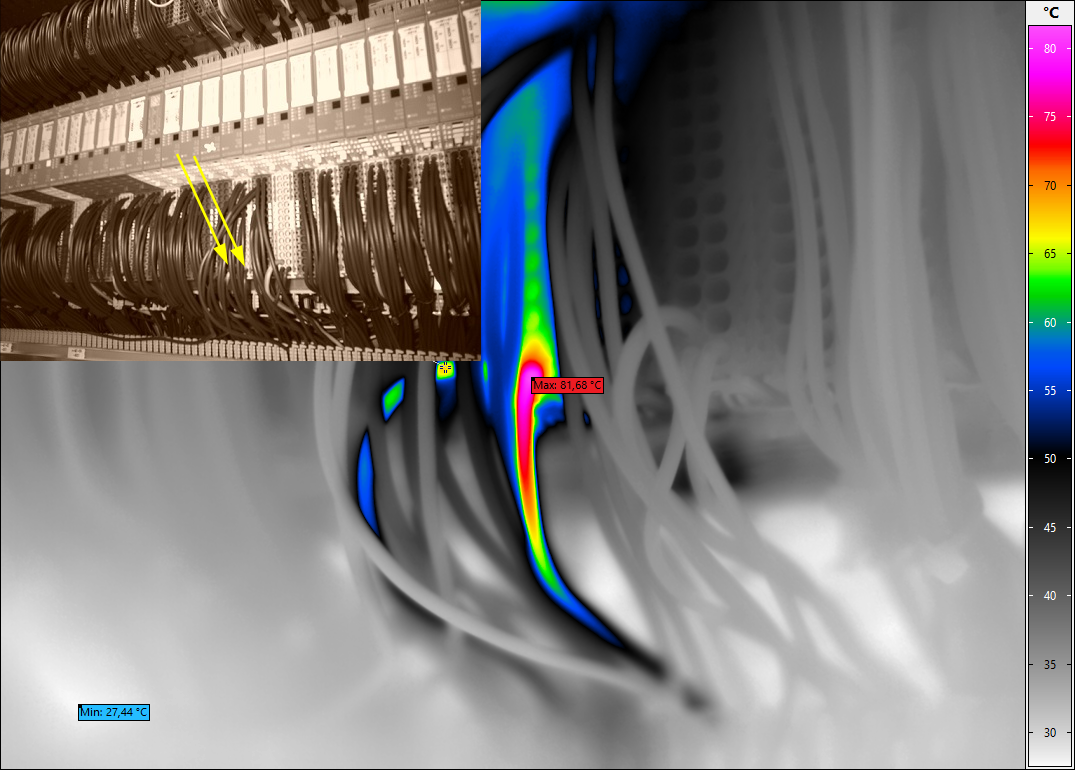

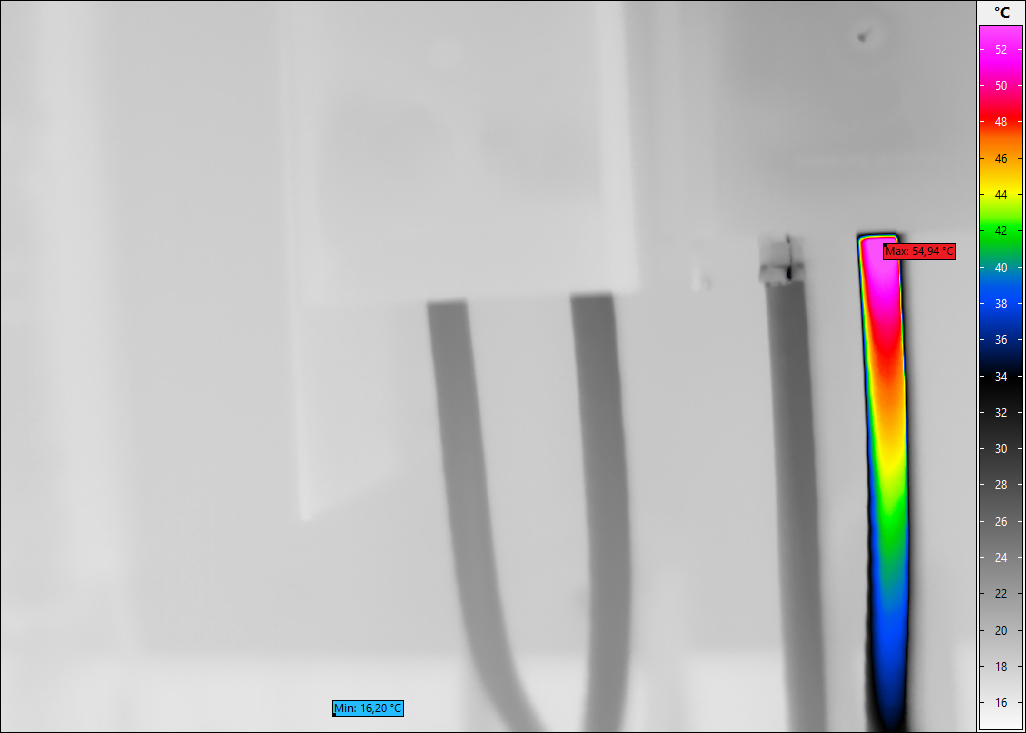

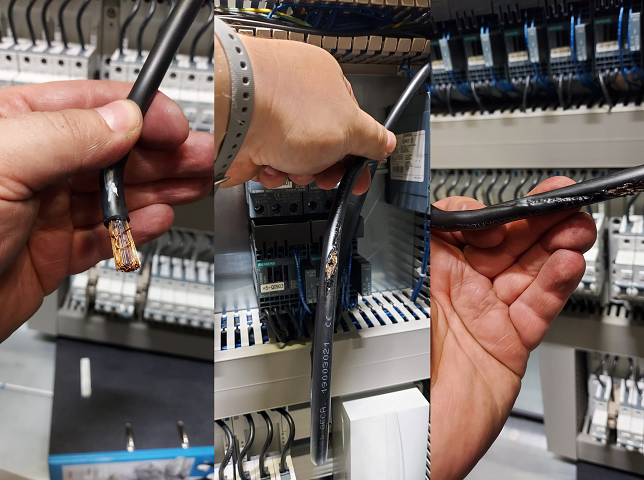

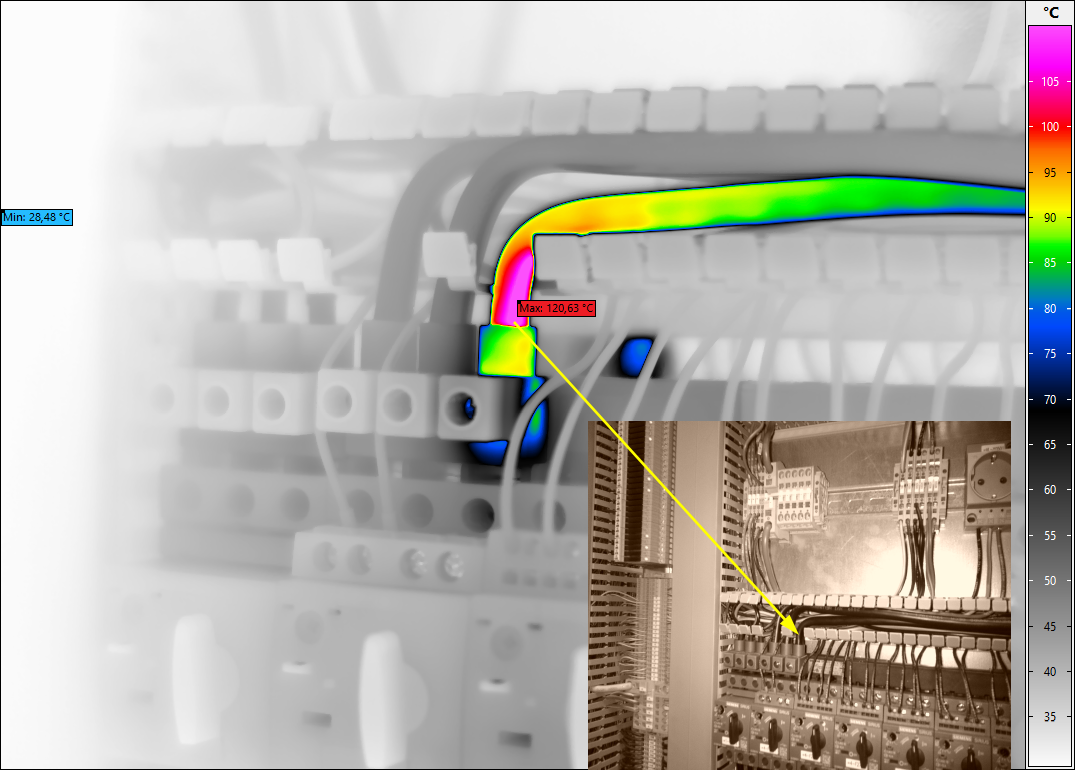

Die Erwärmung am Kabel hat andere Betriebsmittel in Gefahr gebracht.
Schienen - Verschraubungen ist lose
Gerne beraten wir Sie auch persönlich

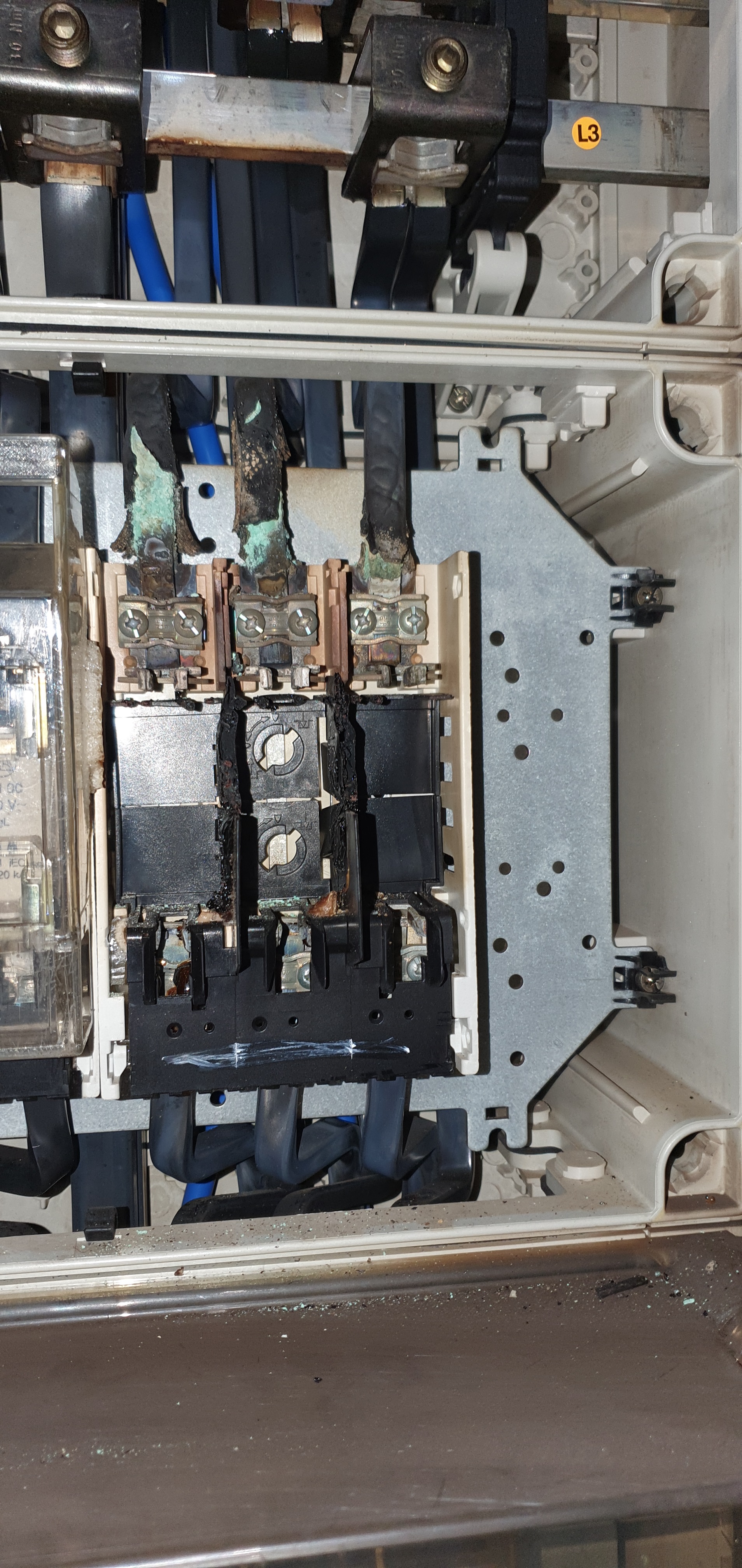

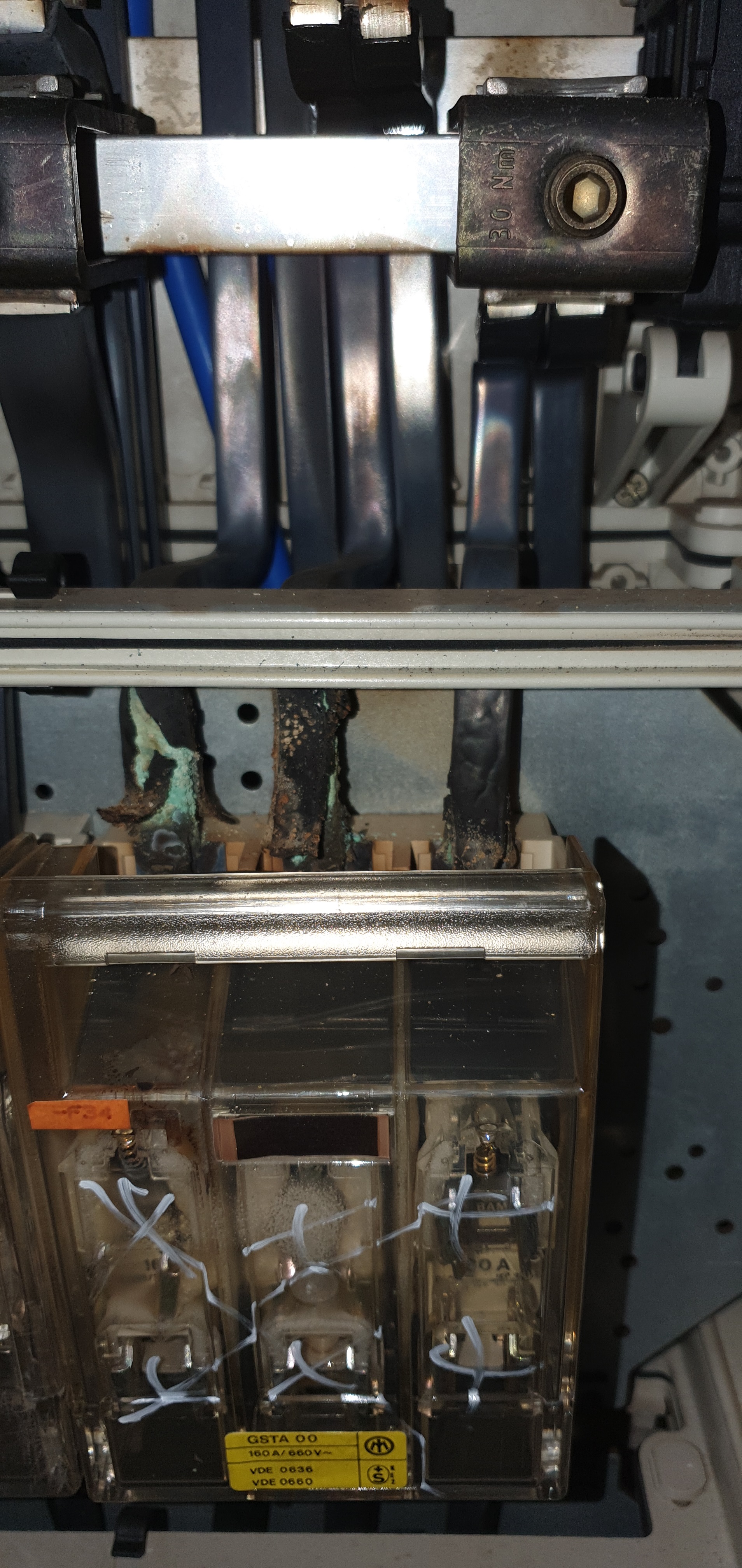

Eine defekte NH Sicherung kann in kürzester Zeit für eine offene Flamme sorgen….
Ein defekter Anschluss an der Schiene wird bei einer Sichtkontrolle nicht erkannt

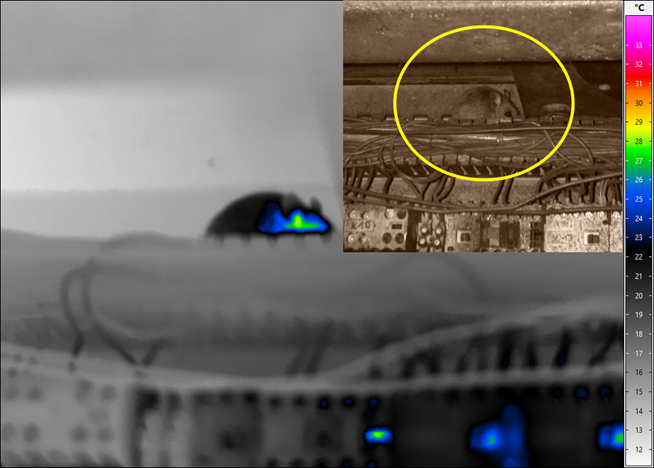

Mäuse gehören nicht in einer Schaltanlage.
Dieser Hinweis an dem Kunden gehört ebenfalls zur Analyse an elektrischen Anlagen.

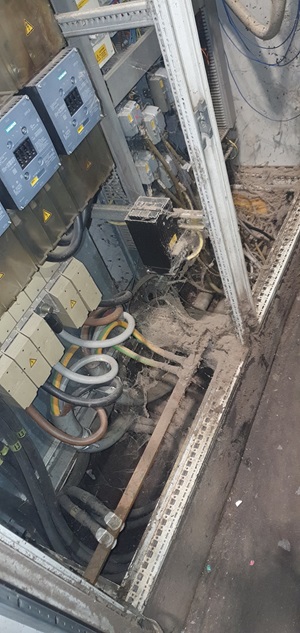

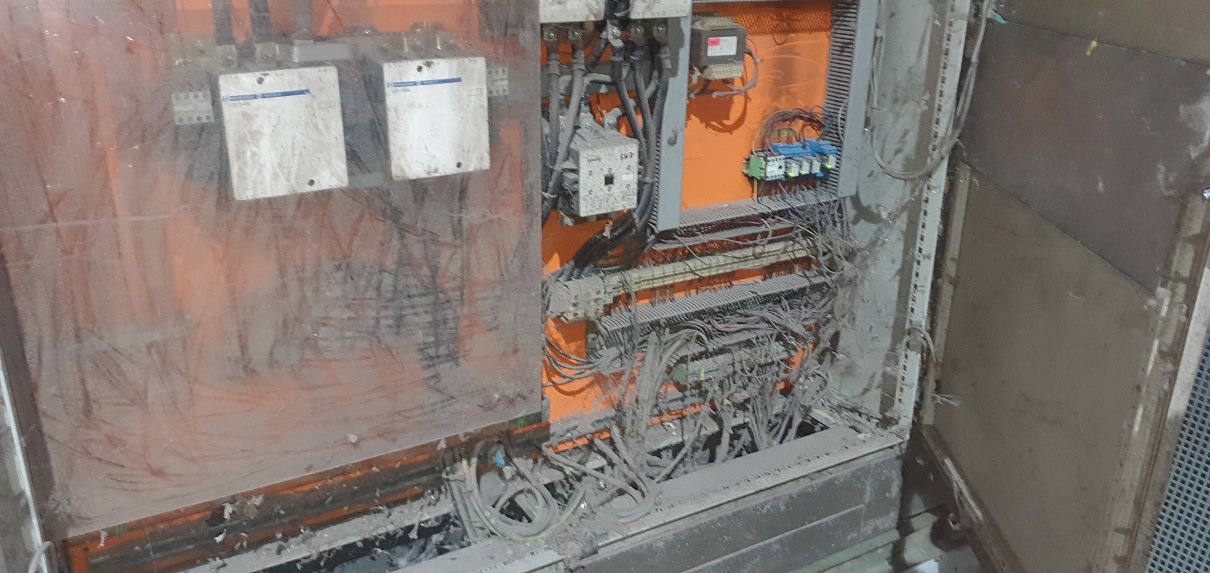

In einer Anlagendokumentation wird auch die Sichtprüfung festgehalten: Verschmutzungsgrad nach DIN EN 60668- 1/VDE 0110 Teil 1:2003.
Die Abdeckung fehlt.

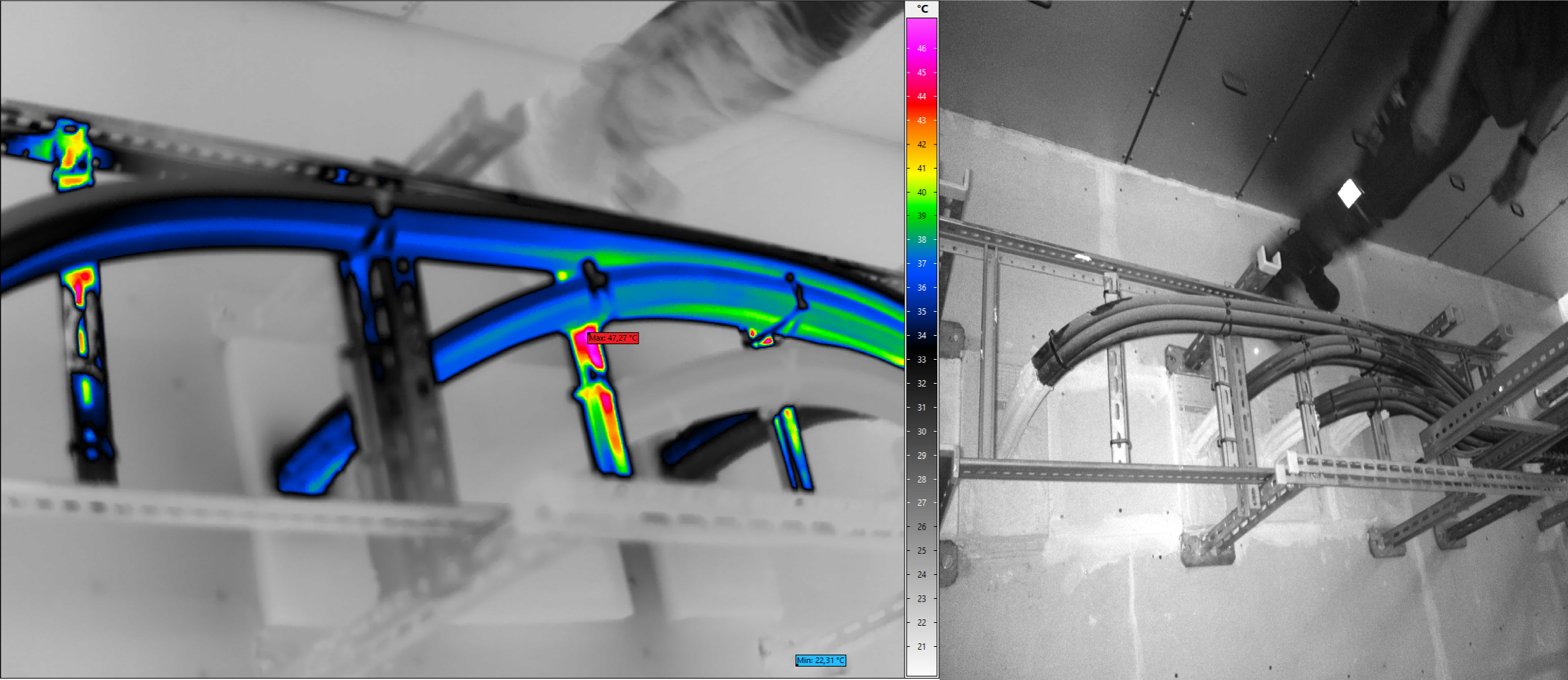

Temperaturerhöhung durch Wirbelstrom an Schaltanlagen bzw. Kabeltrassen

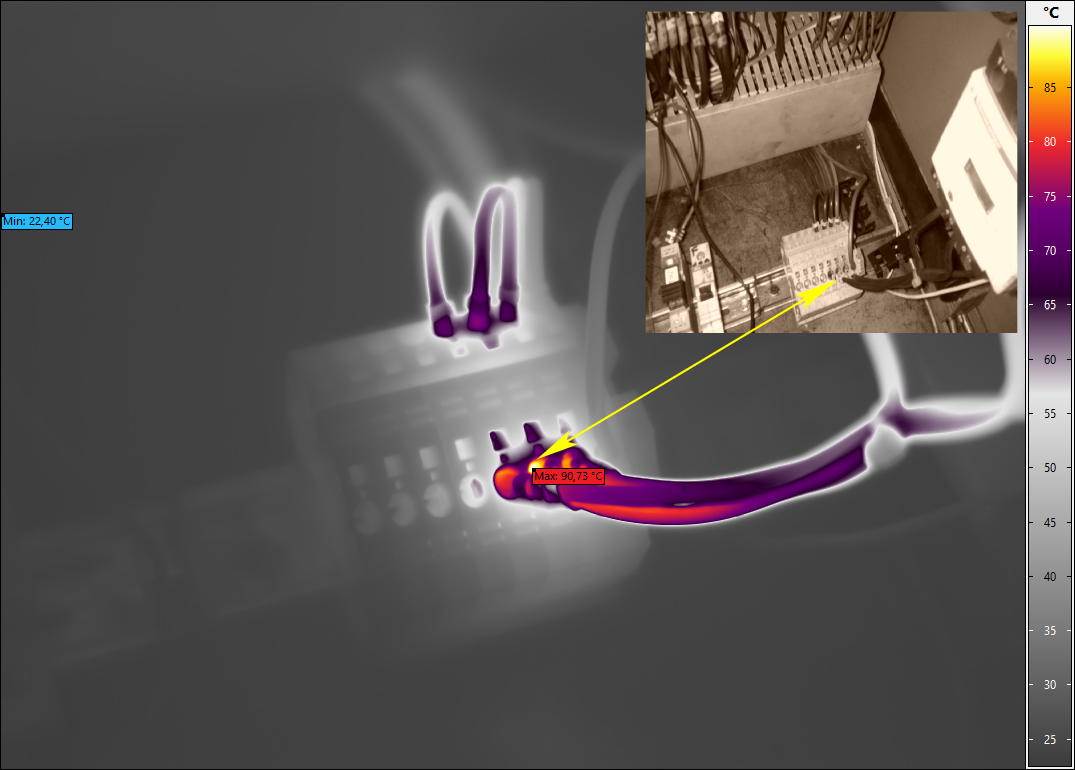

Brandgefahr durch einem losen Kontakt
Brandgefahr durch einer Überlast

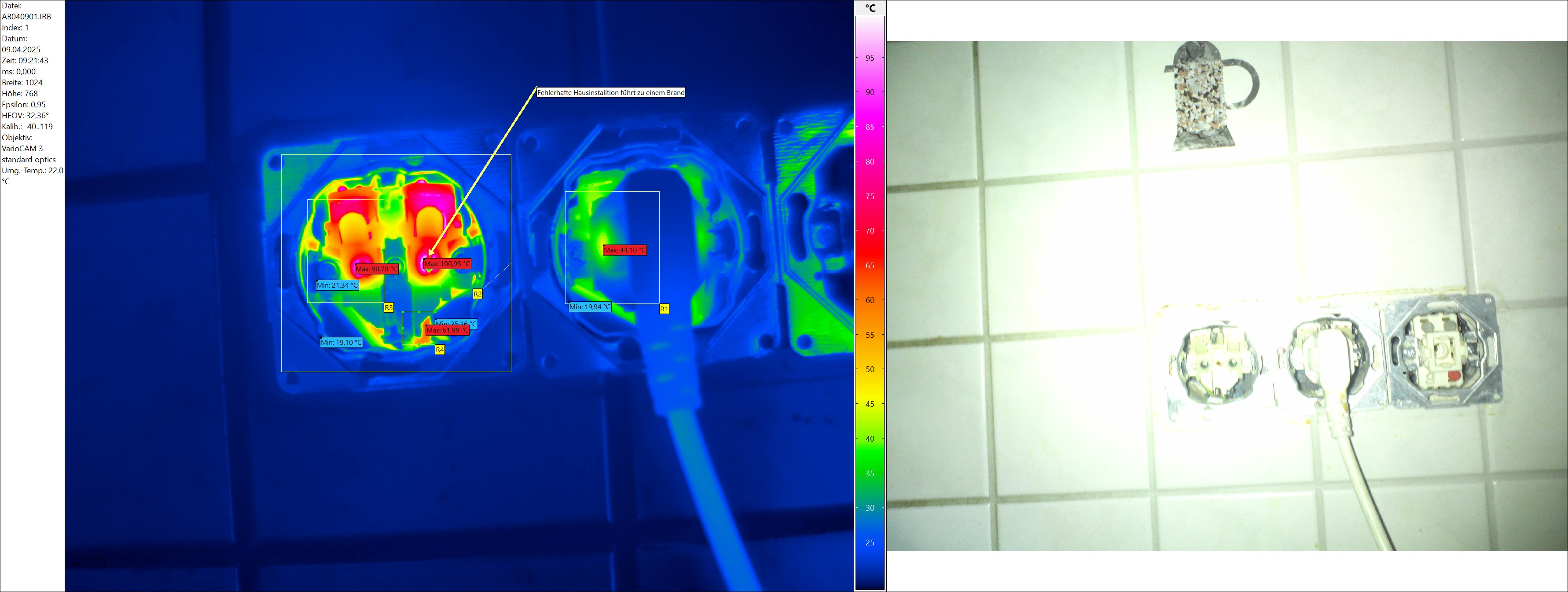

In der Hausinstallation werden die Steckdosen in Reihe geschaltet. In der ersten Steckdose laufen alle Ströme zusammen. Ein Fehler in dieser Installation führt unweigerlich zu einem Brand.

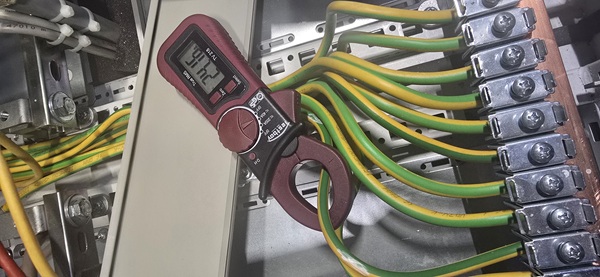

DC: 24,16A
An der Phase L3 ist zu erkennen, das die Sicherung oder der Motor (Dauerläufer) defekt ist. Früherkennung spart den Ausfall und Kosten.

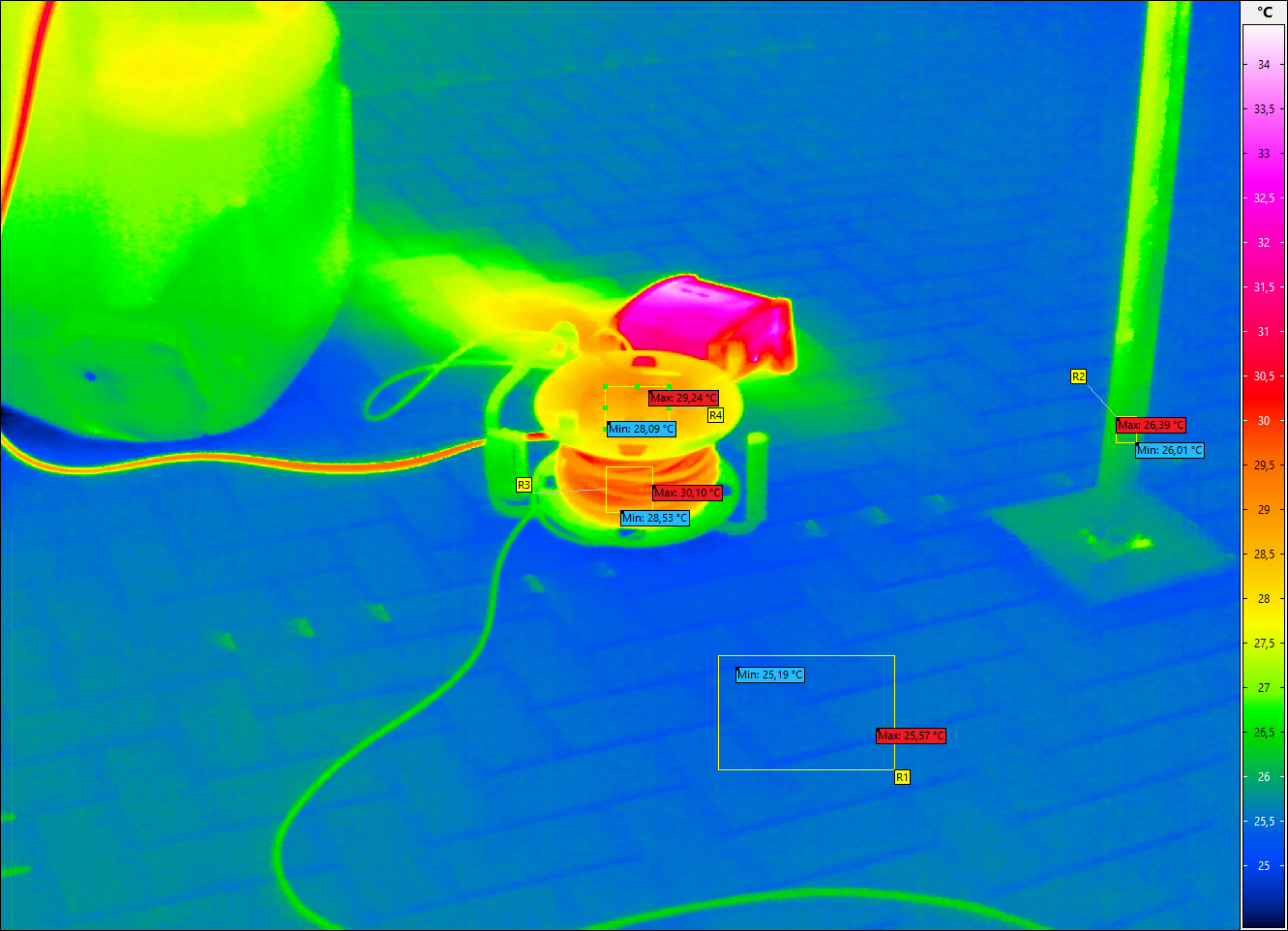

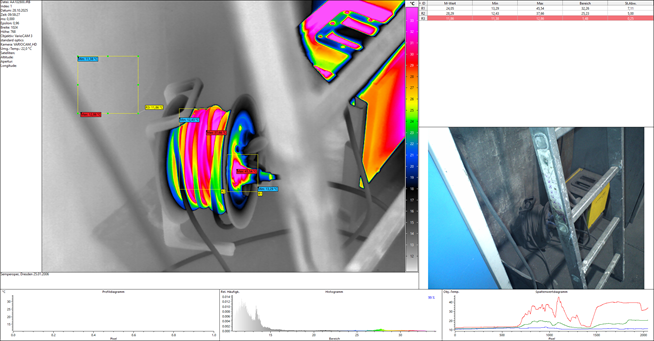

Eine aufgerollte Kabeltrommel hat zwar eine geringere Induktivität als eine Spule, aber die Erwärmung des Kabels bei Last liegt nicht an Induktion oder elektromagnetischen Wirbelströmen, sondern allein am ohmschen Widerstand des Leiters und dem fehlenden Wärmestau-Ausgleich. Die Belastung ist hierbei gering, da der Stapler bereits voll war.
