Gebäudethermografie -Bauthermographie - Gebäude / Haus Thermografie

ThermoControl unser Thermografie-Angebot für Sie:

analysiert Ihre Büro-, Industrie- oder Wohngebäude
beinhaltet Beratung, Planung, Inspektion, Dokumentation und Empfehlung
lokalisiert bspw. Leckagen in Fußbodenheizungen punktgenau
erleichtert die Sanierungsplanung
lokalisiert effizient die thermischen Schwachstellen und ermöglicht die Planung von Energiesparmaßnahmen
dient zur Erfolgskontrolle/Qualitätssicherung beim Neubau oder nach Sanierung
ermöglicht Ursachenanalyse von Schimmelbildung
analysiert auch Kühldecken

Untersuchungsbericht / Auswertung / Untersuchungsprotkoll

Die Struktur, Inhalt und Umfang des Untersuchungsprotokolls hängt von den konkreten Aufgabenstellungen ab.

Folgende Angebote bieten wir an:

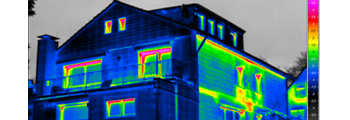

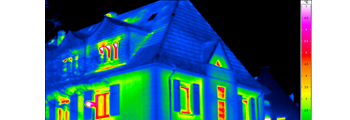

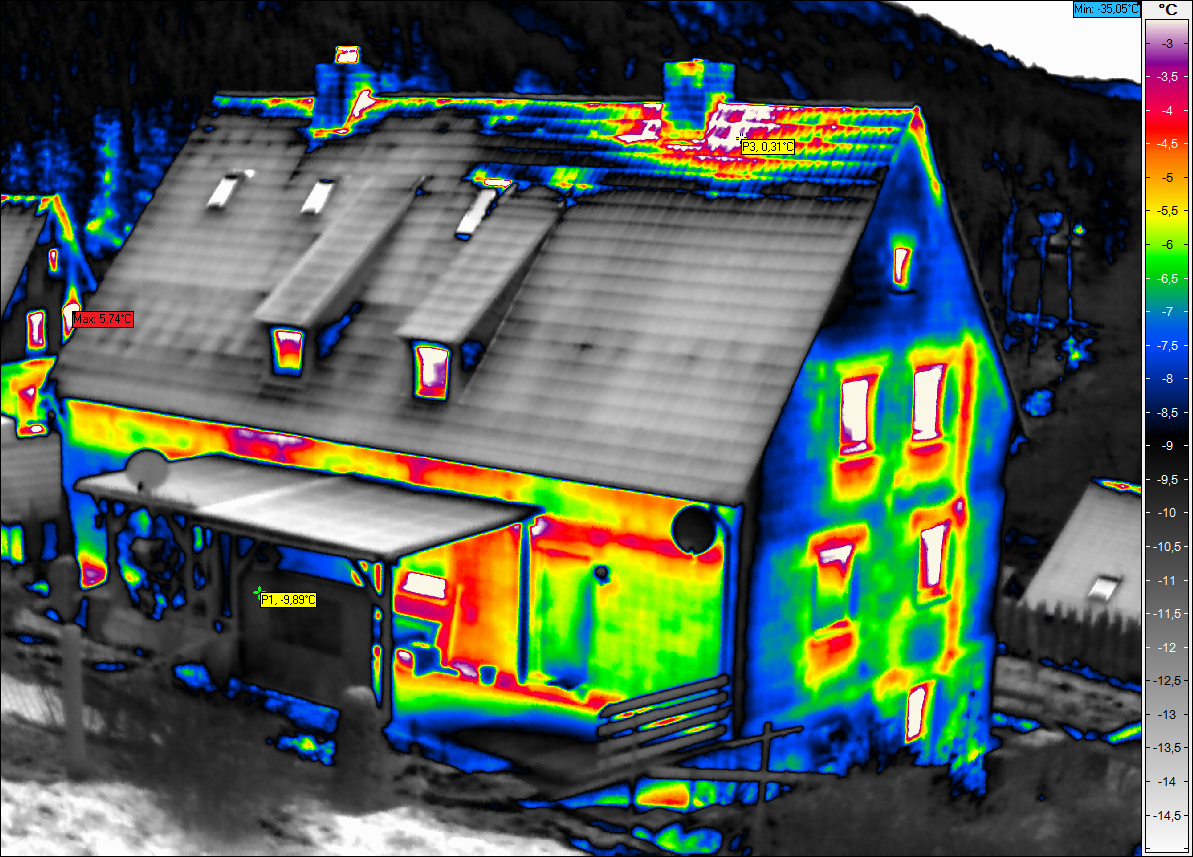

  • Aussenthermografie
  • Innenthermografie

die Untersuchung wird mit modernster Infrarotthermografie - Technik der professionellen Thermografie durchgeführt.

Die Steigerung der Energieeffizienz von Gebäuden ist ein Thema von immenser Bedeutung. Die Thermografie leistet einen wichtigen Beitrag zur Erreichung dieses Zieles.
Die Inspektion mit der professionellen Wärmebildkamera zeigt einfach und schnell Wärmedämmungsprobleme von Gebäuden auf. Dafür muss sie jedoch auch mit einem entsprechend guten Auflösungsvermögen versehen sein. Dies betrifft zum einen die thermische Auflösung. Eine Wärmebildkamera für den Einsatz in der Bauthermografie sollte mit einer besonders guten thermischen Auflösung von maximal 20 mK (0,02 °C) versehen sein.

Dies bedeutet, dass selbst bei kleinsten Unterschieden zwischen der Innen- und Außentemperatur noch sicher (!) Fehler in der Bausubstanz detektiert werden.

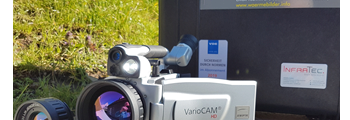

Die Sauer Engineering GmbH bietet mit der HD-Wärmebildkamera ein sehr gut auf diesen Bedarf der Gebäudethermografie abgestimmtes Gerät an.

Bestandteile des Protokolls:

  • Allgemeine Angaben, Aufgabenstellung, Objektbeschreibung, Klimadaten wie momentane Innen- und Außentemperatur, Luftdruck, Luftfeuchtigkeit (Innen und Außen), Wind und oder Sonneneinstrahlung, Zeitpunkt der Messungen (Tag oder Nacht), weitere Randbedingungen, Angaben über das verwendete Thermografiesystem, Normalbilder, Besonderheiten.
  • Zur besseren Übersichtlichkeit werden teilweise die Infrarotbilder und Normalfotos miteinander kombiniert.
  • Auswertung der Thermogramme, Erläuterungen zu den jeweiligen Infrarot- Bildern, Bewertungen, Temperaturangaben, ggf. Flächenanteile, bei Wärmebrücken Vorschläge zu deren Beseitigung.
  • evtl. Schlussfolgerungen und Zusammenfassung bezogen auf die konkrete Aufgabenstellung.
  • In jedem Raum erfolgt eine Luftfeuchtigkeits- / Schimmelanalyse (optional nur mit Innenthermografie).
  • Untersuchung Ihrer Schaltanlage im Haus nach VDS durch Thermografie (optional nur mit Innenthermografie).
  • Auf Wunsch erhalten Sie durch ein zugelassenes Energieberatungsbüro (Architektur- & Ingenieurbüro Andre Bernhardi) ein Rundum-sorglos Paket
    • Energieberatung für Wohn- und Nichtwohngebäude
    • Energieausweis den Verbrauchs- oder Bedarfsausweis.

Schlechte Qualität der Thermografiebilder hilft Ihnen nicht weiter. Wir bieten Ihnen hochwertige Thermografieanalysen.

Die notwendigen Vorbereitungen

In der Regel geht eine Ortsbesichtigung der thermografischen Untersuchung voraus. Weiterhin ist eine Einsichtnahme bzw. eine Überprüfung von Plänen, Baubeschreibungen usw. notwendig. Zur Vorbereitung der Bauthermographie eines Gebäudes ist es notwendig das Gebäude 12 bis 24 Stunden zuvor, abhängig davon ob leichte oder schwere Bauweise vorliegt, ausreichend zu beheizen (Ausnahme Fachwerkthermographie in der warmen Jahreszeit) um einen möglichst quasistationären Zustand des Wärmeflusses zu erzielen. Gegebenenfalls sind Möbel oder andere Gegenstände von den Wänden abzurücken.

Optional erfolgt im Inneren eine thermographischen Untersuchung. Hierbei sollen Details wie z.B.: Wärmebrücken (oft auch fälschlicherweise als Kältebrücke  bezeichnet; Kälte strahlt nicht) untersucht werden.

Bitte Kontaktieren Sie uns. Wir geben Ihnen gerne Auskunft

Einige wichtige Hinweise zur Durchführung der Messung

Da die Thermografie stark von der Witterung abhängig ist erfolgt die Durchführung oft kurzfristig, oder aber muss unter Umständen kurzfristig verschoben werden. Im ersten Schritt müssen wir günstige Witterungsbedingungen nutzten, um die Aufnahmen zu erstellen. Bitte haben Sie Verständnis, dass es bei der Auswertung und Dokumentation zu Zeitverzögerungen kommen kann.

Die Voraussetzung der thermografischen Untersuchung:

Für die Außen und Innenthermografie gelten folgende Randbedingungen:

  • Voraussetzung für eine aussagekräftige Messung ist eine möglichst gleichbleibende Temperaturdifferenz zwischen innen und außen von mindestens >= 15 Kelvin über einen Zeitraum von mindestens 12 Stunden.
  • Außenthermografien können nur nachts und muss vor dem Sonnenaufgang durchgeführt werden.
  • Jalousien sollten geöffnet sein.
  • Die Temperatur im Gebäude soll möglichst gleichmäßig sein, was z.B. durch geöffnete Türen (innen) erzielt werden kann.
Die Windgeschwindigkeit muss unter 1 m/s betragen.
Gerne beraten wir Sie auch persönlich

Gerne beraten wir Sie auch persönlich

Für die Gebäudethermografie wird eine ideale Wettersituation benötigt.
